大家是怎么仿真OPA的闭环PM特性的
录入：edatop.com 阅读：

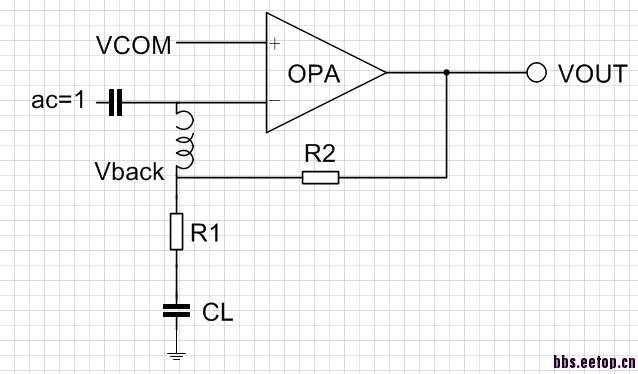

跟论坛里面的大神讨论一下，这个OPA开环闭环参数的仿真。我一般是这么仿真的，参见下面的图，输入正端接VCOM,负端用大电感隔开，再用大电容耦合进来一个单位小信号，Gain我直接看OPA输出Vout，GBW因为开环与闭环一样，所以也是直接看的Vout，PM我是直接从Vback节点看的，这个节点反映的正是环路增益。我不知道大家有没有更好的方法，因为大电感只是通的大信号，小信号是隔开的，所以这个仿真环境还是没有完全断开的。我觉得Gain GBW倒是问题不大了，PM，大家还有没有更好的办法，可以得到更准确的?
stb仿真
您好，能说得详细点吗?
