比较器中的前置放大器

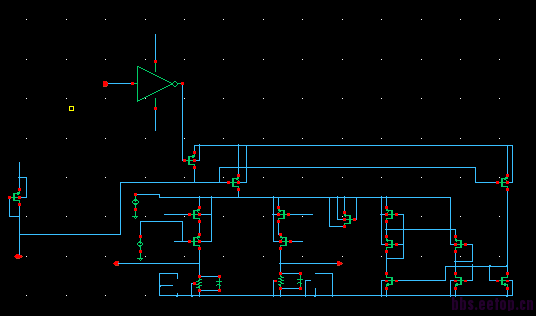

电路图就是这个样子，最上面的三角形是反相器，出来的那个管子可以不用管。旁边那个是大一点的管子，漏电流比较大。下面一对输入管，然后再下面是栅极加了基准电压的一对管，再下面是一对漏级电阻。右边那一块应该算是负载吧。可能跟放大倍数关系不大。

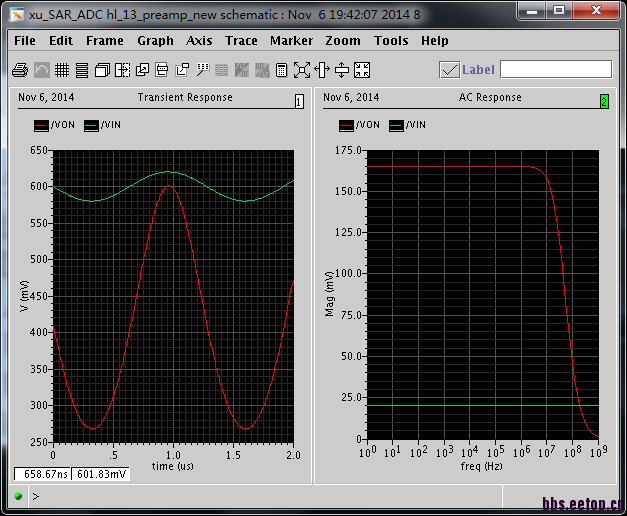

我的仿真结果很奇怪。

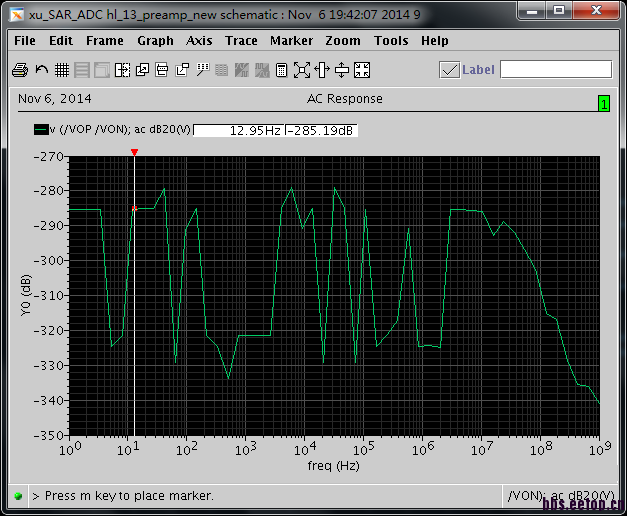

差分增益需要20db以上，我的不知道为什么这么乱，差不多-300db。求高手指点啊~

小编电路乱，建议弄个清晰一点的
上面两个波形不是都挺好的。

我看不懂小编的波形 增大增益就是增大gm跟ro嘛

   这个就是从cadence里截图出来的，就是最基本的结构，没什么特别的呢~

   是啊，但是要考虑静态工作点的什么的，比如输出共模点电位之类的。所以不能单纯增大ro

    那就增大gm 啊  加大电流 加大输入管尺寸

   开环做到10倍?

  是啊，感觉应该挺简单的，但是不知道为什么调不出来。

学习学习
