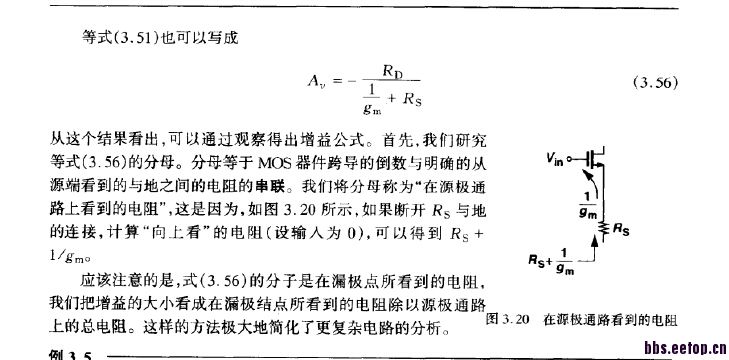

拉扎维 53页 看等效电阻 求指教

自顶 别沉

   就是从源端看到的电阻，和到地的电阻，可以画个电信号模型啊

这个公式是在不考虑沟道长度效应和体效应的情况下得到的，实际上，这两个效应都是存在的

   嗯嗯  看了后面的内容 有点头绪了 决定不用这法子 功力不到 我还是老老实实推公式比较好

模拟电路别死推公式，注重应用才是硬道理，模电是一门工程性很强的课

所谓看出来这是不可能的   都是小信号模型推出来 然后记住的 下次你就可以说  哦 往下看 阻抗是这样·····

主通路上电流相同，Rs上电压I*Rs，mos管Vgs=I*1/gm,输出点I*rd，一比就是rd/Rs+1/gm
其实就是玩了点数学技巧，做起电路来p用没有,完全是用来显得书逼格高一点

受教了 不过模拟电路不推公式怎么行?我师兄一直说 最好把公式走一遍啊

画出小信号模型，利用KVL和KCL推导一下就可以了
