大牛看过来！LDO内部逻辑产生的信号影响BG及反馈网络模块

    LDO内部有一逻辑模块，产生的逻辑信号影响带隙基准模块以及电阻反馈网络模块；
     我觉得电路很奇怪，不知道大家遇到没。现在没有想明白，我觉得可能的原理是这样的：当芯片上电时，ldo内部逻辑模块产生控制信号，进一步调整BG以及反馈电阻网络模块的值，使得BG的基准电压精准以及反馈电阻阻值大小精准，当自校准完毕后，产生一反馈信号来关断逻辑模块，使得电压维持一个精确的输出。
    这是我个人的猜测，不知道各位大牛有没有更好的见解，或者有这方面的资料，大家一起讨论下！

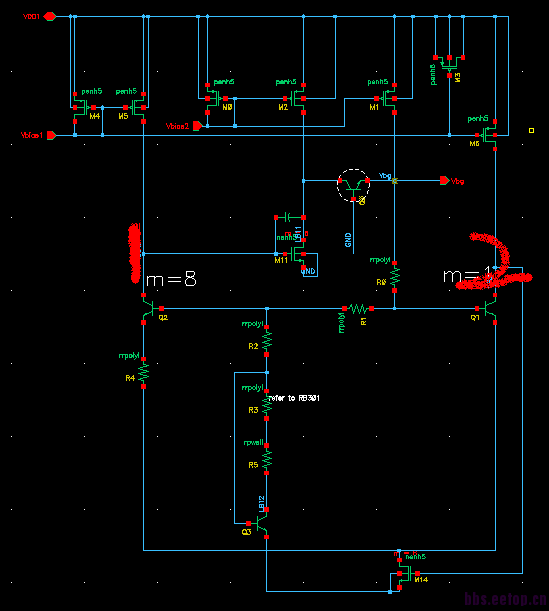

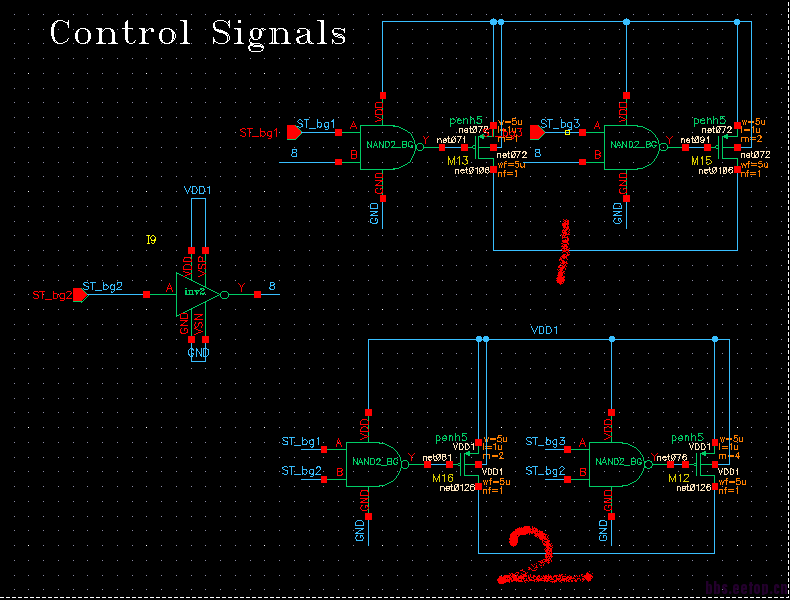

PS:上传图片了，两张图片标注的1，2分别相连，左边为逻辑控制信号电路，右边为带隙基准电压产生电路；

自己先顶一个，别沉了，望大家指教！

调整反馈网络没问题，为什么要调整BG?

控制信号可以调节两个1:8的三极管的集电极电流，我也觉得奇怪。

不知在講啥

干嘛要猜，仿仿不就知道了

麻烦再把问题交代清楚一点：BG产生基准电压作为LDO的reference，从而产生需要的电压输出。你是不是想问：BG的Auto calibration是怎么完成的?还有这个逻辑跟LDO有关系吗（主要目的是校准电阻的Corner和BG的温漂）

   有图了。可以看一下

    OK，已经有图了，可以看一下

电路挺奇怪的，感觉好不常规，没有人做过吗

不明觉厉，坐等大神。

BG vdd1是否由ldo输出端的稳压电源提供?

   看样子你应该就是大神

不是的

    我是跳大绳的。

学习！

    谦虚了

    共同学习

bg就是基准，你自校准时与什么比较，你的基准是谁?
