smic.18下轨到轨运算放大器为何GBW这么小
录入：edatop.com 阅读：

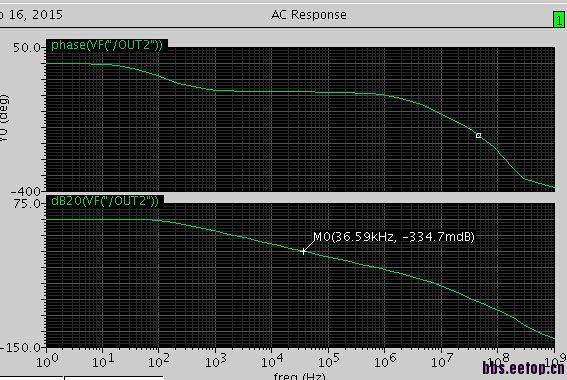

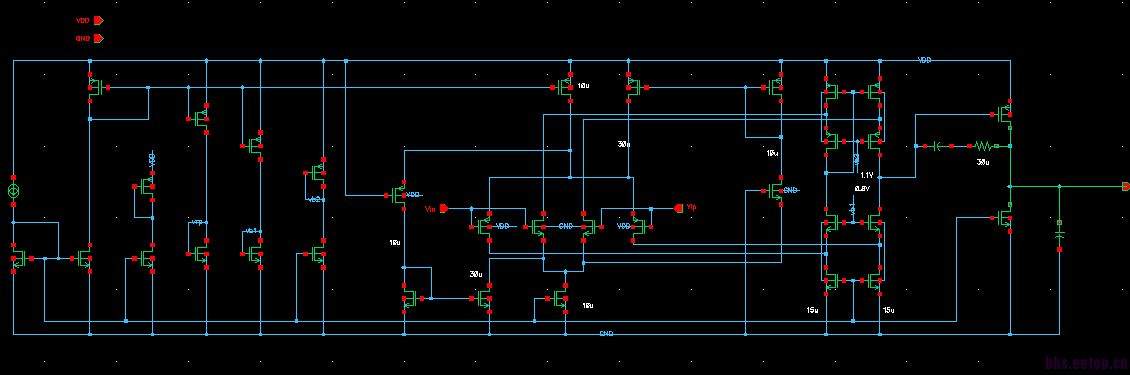

现在存在的问题是Cm电容我设计的2p，管子的输入级夸导是50.2uS,理论计算应该是GBW=Gm1/Cm么，至少是Mhz级别的单位增益宽，为何现在调节Cm即使只有10fF，依然带宽只有100kHz左右，和我理论计算的GBW相差太大
是不是主极点在输出那里，补偿电容不够大?反馈那里为什么有30u的直流电流呢?
主极点跑到输出极点怎么影响单位增益带宽呢， 反馈那边的电流是我标示的问题，30uA电流是二级放大的负载电流
学习

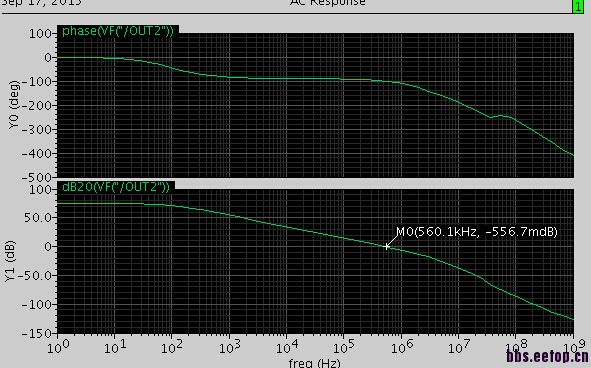

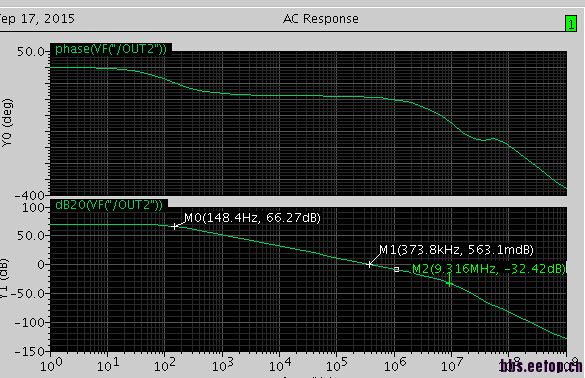

昨天是仿真器出了一点问题，simulation没有stop,仿真还是前一次仿真的结果，今天调整了一下Cm为100fF时，单位增益带宽上去了，但是这个补偿电容会否太小，Cm没有远远大于Cgd,Cgs,Cdb等电容，这样会否影响极点，影响稳定性
米勒效应不明显，把第二级电流加大试试
好的，你的意思的是次极点没有远离UGB么
好的，米勒补偿不明显，是次极点离UGB太近了么?
好，我再试试
自己顶一下，求大神解答！
