请教一个使用spectreVerilog进行混仿的问题：a2d interface判决有误怎么办？

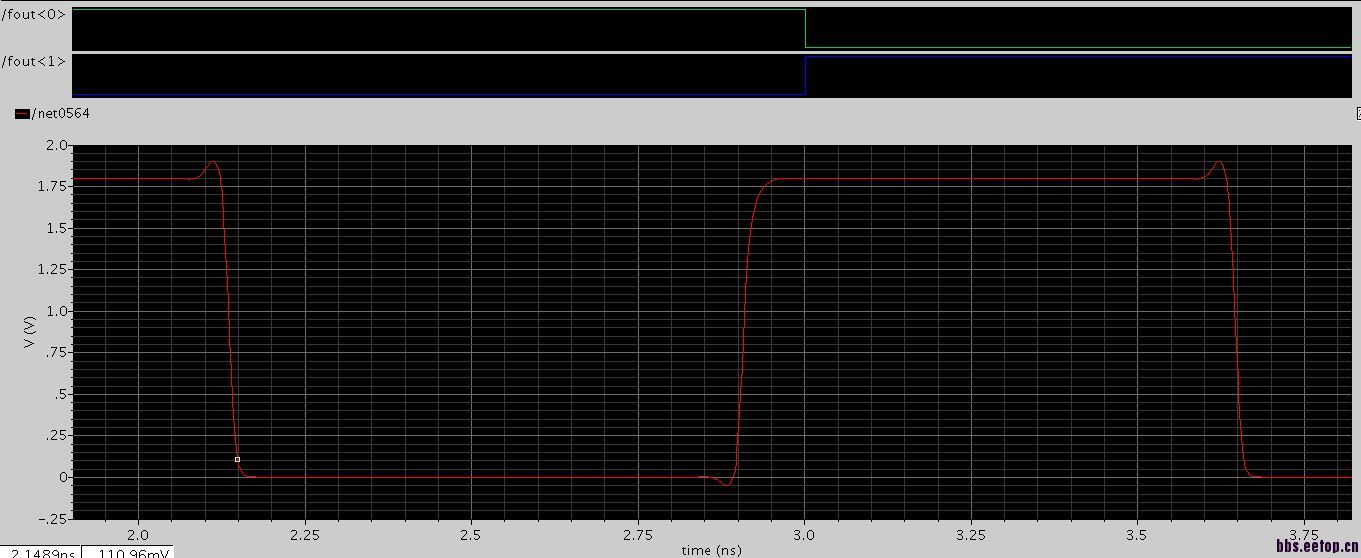

第一次接触spectreVerilog混仿，按照网上找的一个教程试了一下，模拟部分是一个简单的环振，产生方波用作数字的时钟，数字部分是个上升沿触发的时钟计数器。interface element定义a2dtx=0.1n  a2dv0=0.2    a2dv1=1.6(电源电压1.8)，结果发现如下结果，貌似模数转换判决出了问题，没有正确的认出高低电平和上升沿下降沿。

但是使用一个Vpulse，结果却能正常工作

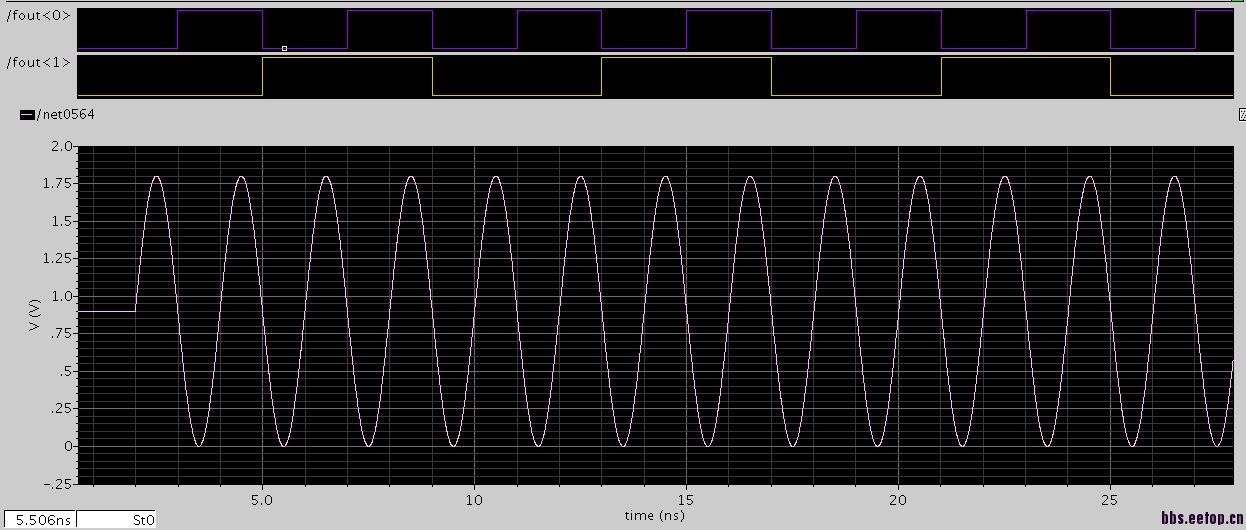

即便是正弦波也能正确的判决。

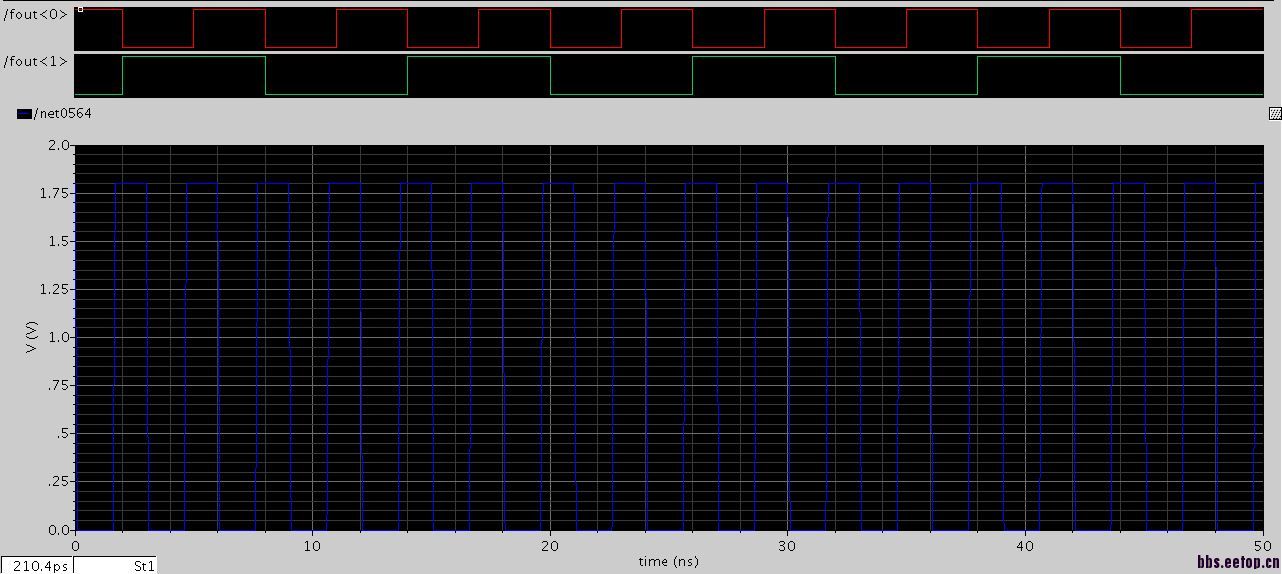

把环振直接接到一个数字buffer上，发现模拟的波形和数字的波形确实不一致。
我猜测是环振输出的电压的那两个小尖峰导致的，但是通常理解电平判决阈值应该是大于1.6都是1  小于0.2都是0   那这个尖峰的影响应该不存在才对啊
请教各位  cadence的a2d的电平判决算法是怎样的?我的这个问题是什么原因?应该怎样设置才能正确判决?
消除馈通电荷消除尖峰这个办法似乎要改变电路结构吧?不改变模拟电路的话，这个混仿不能成功吗?
PS：混仿的时候数字部分一直有一个1ns 的延迟  这个是系统默认的吗?

自己顶一下   求高人指教

我们一天到晚在跑混合仿真，你的问题咋就看不明白呢。能不能解释得更清楚一些，要不然帮不到你。

终于有人回复了，感谢你的回复。    我再附个图吧  fout是经过计数器的输出  buffer是只经过buffer的输出   计数器是上升沿触发的  但是从图中看到的似乎不是这样触发的   因为模拟和数字的占空比就不一样  而且  数字的前后的占空比也不一样   出现了翻转 ，这样的结果看起来很别扭，而且我后面的数字模块因为不满足1比2的占空比，都不能工作了
  只经过一个buffer的输出也能说明   一个占空比1比2的模拟方波  为什么经过a2d以后 占空比变为1比3 ?   而理想的方波和正弦都能判决为1比2的数字信号 ?

这个问题碰到过。明明是3.3V的电平，出来的脉冲 高电平经常是1V多。建议你检查一下端口设置。还有AVDD设置成PWL由低到高。

LZ描述太长，没有看清楚，我好像没有看清楚问题，不好意思，瞎回复了。呵呵

首先你要验证你设定的a2d,d2a的界面元素是起作用的，然后再看看触发电平的设定就很简单了。

   我觉得界面元素是起作用的，不然的话为什么直接用Vpulse和Vsin都不会有这个触发失误的问题   触发电平设置  a2dv0=0.2    a2dv1=1.6或者a2dv0=0    a2dv1=1.8或者a2dv0=0.8    a2dv1=1.0三种情况结果都是一样的

设定三个触发电平结果都一样的话, 说明ad2, d2a界面没有起作用。 Vpulse和vsin没有问题?不知道你的电路什么样的，所以不好评论。

      按你的提示，好像真的是接口没起作用，求正确的设置方法。我之前都只设置library的但是那样看起来不行，是不是interface element每个cell  instance都要设置一遍啊  ?       eadbord上有个人说要把analoglib下的MOSa2d和MOSd2a都考到自己的工程LIB下面然后修改CDF，这个是否有必要?
       问题太多   初次接触  还请不吝赐教

我这边似乎没这么麻烦嘛。设置端口界面可以是局部针对schematic的，也可以是对整个库的。不管用什么界面元素都是数学抽象，所以没什么区别。缺省的MOSa2d MOSd2a都可以用。如果线路里面模数转换和数模转换都存在的话，进和出的端口都要设置，并且点下OK键。设置好之后似乎需要把这个设置信息作为属性写入二进制文件prop.xx中，这一步如果写不了或者出错了，就会等于没有设置一样。CDF我没有改过，也没有拷贝到自己的设计库文件中，没有必要。我真正调整过的是在低电压电路中，这些触发电平需要考虑是否符合电路的真实情况，比如电源和Vt翻转之类的。这里面没什么神秘的技术，看清楚出错信息就能明白的。

小编问题解决没呢

我也遇到你这个问题了，请问是怎么解决的 。

你好，我也遇到你这个问题了。请问你是怎么解决的。

   我不知道我做的对不对啊  我是把数字的Verilog代码   timescale调很小     结果就正常了    你可以试试

确实是这样，我原先乜有添加timescale  ,添加上就正确了。
