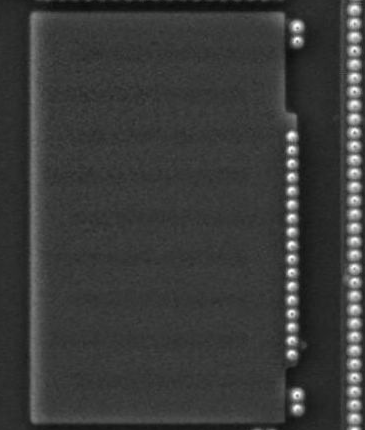

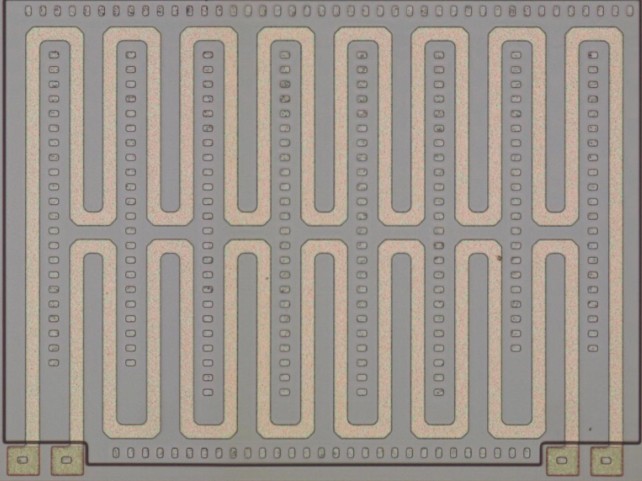

特殊的MOS管（蛇形有源区）

alan的The Art of Analog Layout电阻那章...好像有说到过这种布局可以增加电阻的密集度...但是由于非均匀电流引起的误差要更大...

    可是这是mos管，宽长比很小很小

这是一个MOS管，倒比管，蛇形是增加长度，小编把宽和长弄反了。

倒比管，增加L

现在的工艺都是自对准，先做多晶硅栅极，这样的有源区怎么会做出来呢

我错嘞....没注意看这个是管子.....楼上说是倒比管...的确有可能..但是我没看到MOS管的另一端连出去的通孔在哪里..最右边那排应该是连衬底的吧...

原来有见过和小编这个类似的MOS管布局...这边这个是个纯粹为了增加W的做法...


seeing

    哦， 我这个就是增加L的做法。

学习了！

设计中可能会有W/L非常小的那种管子，或者说很长的管子，本身并不要求很精确，这么画在layout上更容易和其他器件共处，否则一个很长的管子往那儿一横，像个路障，其他器件怎么摆?

省面积

Very Nice
还有其他优点吗，或者缺点?
