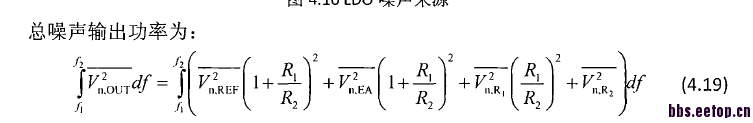

LDO噪声模型里的求解公式有个小地方不是很明白

自己先顶下，对大神来说，应该是小问题，求指导

同求。

是不是表达式中Vn1和Vn2写错了?我是这样理解的，首先这是一个串联-并联反馈，那么反馈网络等效到输入端就是R1//R2,由于反馈对噪声没有影响，所以输出的噪声应该是4kT(R1//R2)*(1+R1/R2)^2,化简后应该是Vn2^2*(R1/R2)^2+Vn1^2,不知道这个对不对

看某一个噪声源Vn,in对输出的贡献，其他噪声源设为0，求出这个噪声源至输出的传输函数H，则Vn,out*Vn,out=Vn,in*Vn,in*H*H, 对R2而言，H=-R1/R2;而对R1来讲Vn,out=Vn,in.
楼上说的对，公式中的Vn_R1和Vn_R2反了。

     请教，R2到输出，你怎么得到传输函数为-R1/R2的?能给出你的推导么?

我也感觉给反了

那么深奥，小弟看不懂！

    大侠你能给出H=-R1/R2的推到么?给不出，我可就认为你是根据结论给出的H喽。

首先Vn_bg, Vn_iin, Vn_r1都为0，则放大器输入一端为0（ref), 另一端输入Vn_r2, 利用虚短虚断的概念，Vn_r2/r2=-Vn_out/r1.这样就行了。
知之为知之，不知为不知，是知也。

    嗯，看明白了，但你的虚短用错了，应该放大器的两个输入端都为0.

大神果然是大神，醍醐灌顶

回复11#。
R2一端接Vn_r2,另一端（虚短为0）接放大器，这样就严谨了吧：）

    嗯，这样才能是满分。

大神，你这篇介绍噪声的文章能不能给我发一下题目
