cadence仿真出现 Illegal library definition found in netlist

添加了一个.scs文件，结果运行出现这个。
其他答案里面说“ 打开ADE  》》setup  》》 library module setup 这里面把你库加载进来”加载什么文件呢?

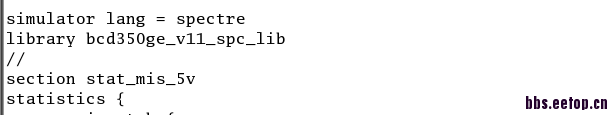

那个文件332行是这个

求大神相助。

解决了。原来我在加载的时候没有设置工艺角
工艺角参数在.scs文件的开头注释里面
不知道以后会不会有人跟我栽一个地方

我的也是这样，请教如何设置工艺角呀....

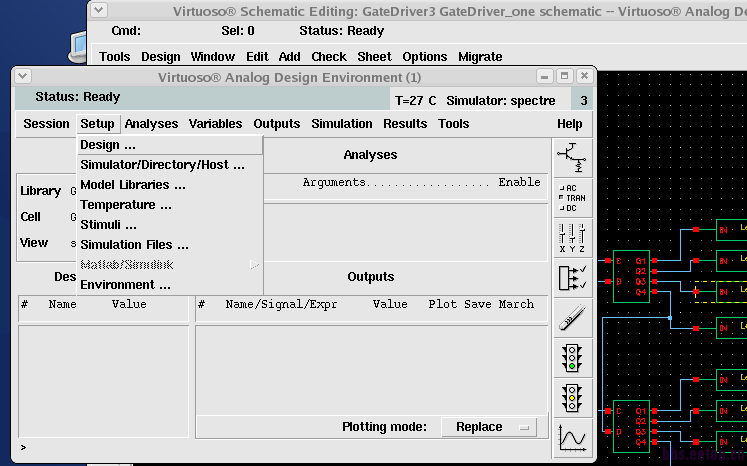

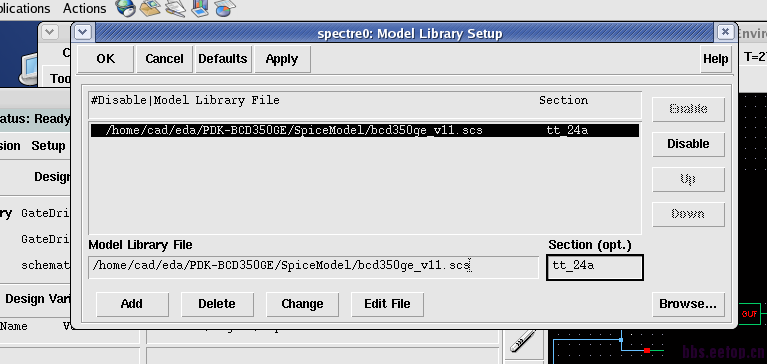

打开ADE，选SETUP-model libraies,进入这个界面，找到你的PDK的.scs文件，后面那个section(opt.)里边填的就是工艺角


至于工艺角选什么，一个是仿真的要求，一般要求tt,ff,ss的仿真都可以达到设计要求。另一个是你用了什么元件就把什么元件的工艺角加进来就可以了。

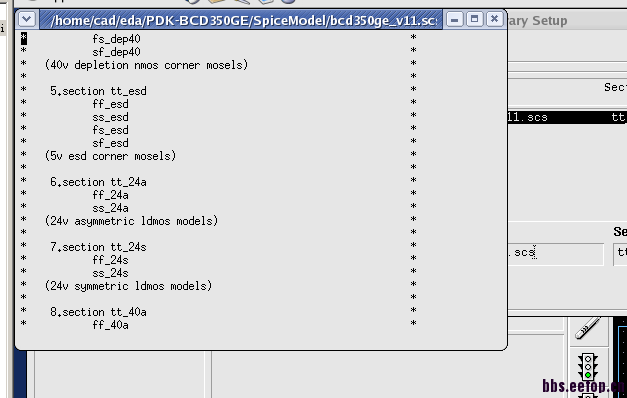

一般.scs文件开头会说明工艺角的格式，比如

加油哈

非常感谢，问题已解决。

   你好，我刚刚接触这方面，看你挺厉害的，我现在有些疑问，CIW/Tools/library manary中加载的是不是工艺库，而在设置仿真环境时需要设置模型库，这两者是什么关系?PDK中应该包括这两者吧！同时，我用analoglib库中元器件搭建了基本电路，在仿真设置环境时选择哪个模型库和哪个工艺角，谢谢您的指点！

analoglib库里面，NMOS4这类的元件是没有仿真参数的，它是个理想模型，仿真会报错的。如果要仿真的话，需要有厂商的PDK文件，用那个里面的管子。拿到PDK，才会涉及到什么工艺角的问题。cadence似乎并没有自带PDK文件（也可能是我孤陋寡闻），如果想要做仿真，一定一定要自己额外下PDK的。
    你的第一个问题，我是这样理解的。模型库相当于演员的脸，工艺库是演员的演技。CIW/Tools/library manary里面是你拥有的演员阵容。你想拍电影（搭电路），要用有演技的演员来演，通过演员的脸来分辨他们。cadence自带了一堆没演技的演员（analogLib），你自己还得请一堆有演技的演员（自己找厂商下载的PDK）。总之，所有的演员肯定是有脸（模型）的，但是有脸的演员不见得有演技（PDK）……
    我也是刚刚接触，强行回答一下你的问题，当抛砖引玉吧！

   你形容的很好，谢谢你的指点，我的qq2821462144，多多交流吧

，谢谢
