一个关于基准的问题

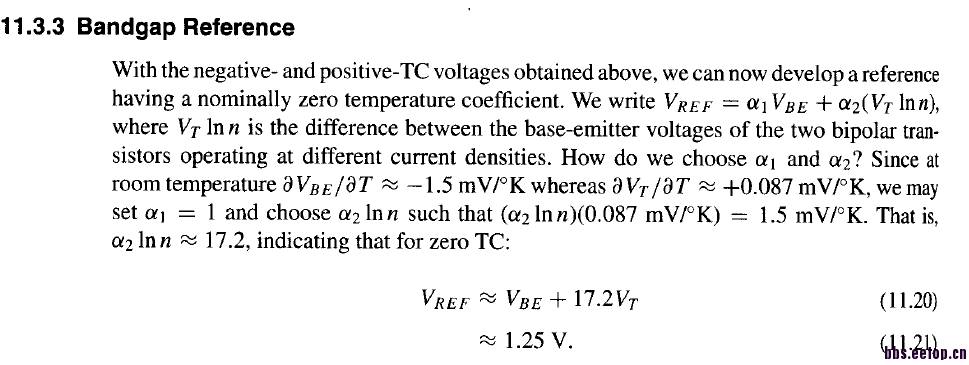

这个1.25V的基准电压是在300K时推得的，也就是因为要让300K时温度曲线斜率为零，因此得到了一个正温度系数，而恰好这个系数可以让TC=0时输出1.25V的电压。
我的问题是，在300K时得到TC=0,而且恰好输出电压为1.25V不是在任何工艺下都可以实现的吧?

不同工艺，略有却别，但是原理一样的

对，Vbe不一样。有时候BJT的温度变化也略有不同。

   就是说我现在在实际的工艺下调基准  用拉神的这种PTAT和Vbe叠加是有可能得不到300K下TC=0且输出1.25V的是吧?

不同工艺下面的bjt具有不同的温度系数

对，比如65nm 1.23V,40nm 1.225V， 28nm 1.219V，16nm 1.182V

用16nm的公司还真不多，

OK  谢谢

   16nm?！只有DRAM，手机芯片和高端仿真开发板采用
28nm做绝大多数产品够用了

1.2 is the magic voltage(band gap) for silicon at absolute zero degree. Non-ideal factors(process spread, op-amp offset, current gain variation, current mirror mismatch etc.) finally make the output have normal distribution.

    DRAM工艺和常规IC的工艺基本不是一条线吧。话说TSMC的16nm不是可以用了么已经?

   bandgap通过合理的设置，可以得到除了1.2V的其余你想要的电压

   是的。、大陆的厂家估计也只有华为的麒麟尝试了16nm，其他的还是在28nm

   为什么1.2V得不到?另外，我希望的是在300K时的TC为零，而这个时候恰好输出也在1.25V这样，对于PTAT和VBE叠加的这个方法改变镜像电流的关系应该可以做到吧?

   不好意思我没表述清楚，我的意思是可以得到任何你想要的电压，不仅仅是1.2V

   何止啊  现在TSMC 14nm已经搞定了  苹果下代14nm工艺的A9订单将会被三星和TSMC平分······

    14和16之间没有代差。下一代是9和7。

   再问前辈一个问题  PTAT电流支路下面的那个BJT个数怎么选?就1个吗?还是可以并联很多个?依据是什么?

   你说的是什么结?

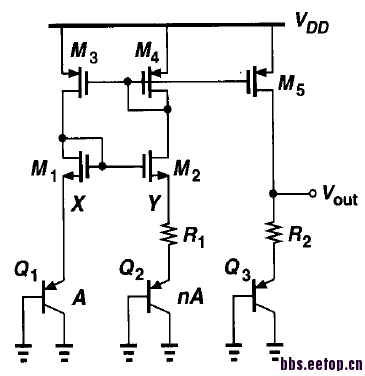

我说的就这这样的结构  Q3的并联个数选多少个  怎么考虑?  另外  各个晶体管如何设计他们的电流?我第一次接触基准方面的设计  可能问题有点幼稚 见谅哈

Q3的设计不是特别重要，主要考虑是mismatch和电流密度对BJT的温度特性影响。R1的大小就觉得了每一路的功耗。

   您说得对  R1决定每一路的电流大小也就决定了功耗  但是我的疑问是R1该设计成多大合适呢?让每一路流过10u?20u?或者其他电流?我该怎么定这个值?查哪方面的东西?考虑到Q2的并联个数是N  那么Q1的电流将会是Q2中单个管子的N倍  单个支路电流和Q2并联个数的选择也有一定的原则吧? 请您从正向设计基准的角度给个指导  您在工作中设计一个基准的时候是怎么考虑的?谢谢

   R1 大所有电阻都大，但功耗小。R1小功耗就大。如果不在乎这些，就看看Q上的电流密度对其特性的影响，一般来说BJT电流密度太小那么Vbe稳定差，电阻Corner发生变化，引起的VBE变化大。另外BJT电流密度太小温度系数也不太好，并且噪声大。

   您这里定性的说了一下BJT的VBE和电流密度特性我理解了  但是我设计实际的电路“大”和“小”是要实际的数值  我该查哪方面资料?foundry的PDK吗?spice模型?

   仿真吧

    foundry给你的doc里应该有bjt的测试数据和拟合曲线，可以先根据图表确定一个大致范围，避免仿真的时候太盲目。
    一般mix cmos工艺里的bjt都是固定的单元，不支持自己更改e极面积，所以最小的电流是有个限度的，不然管子都打不开。
