小数（MASH1-1-1）PLL的杂散问题

（输出900M。REF 24M BW 100K）仿真结果显示杂散很差，而且参考杂散比噪底低。我看了下Vtune上的波动 很大，大概在1mV 左右，我想请问下这么大的波动是什么引起，与DSM的量化噪声有关系吗?

顶一下 求回答啊

贴出一个仿真结果图形来唄。

谢谢您的回答，您看一下，这图是根据对输出频谱做DFT得到的

小数分频的PLL杂散要么是参考杂散，要么是小数杂散，参考频率越大，DSM的小数位数越少，小数杂散越小。

那你的意思是说是DSM的结构引起的吗

spur有很多原因，CP那边的电流不匹配就会产生spur...

CP动态和静态的电流匹配我仿过，小于1%&0.1%，线性度我也仿过，我感觉应该不是CP的影响

    麻烦问一下 你的线性度是怎么仿真的?

我是改变反馈信号的延时，对延时进行扫描，看输出电流的平均值与延时的关系得到的

再仔细看看你的问题，ref. spur比噪声低是吗?
另外我觉得Vctl变化1mV其实很正常啊。

波动不算大吗?好吧。其实我也不清楚算不算大，感觉有点大  那参考杂散比噪底低 是哪部分原因呢

你可以算算啊，delta_fvco=kvco*delta_Vctrl. 你就大概知道vco输出频率的变化，
看看这个变化是不是在你的PFD的 范围里面。
参考杂散比噪底低，有可能是你做dft的时候参数没有设置好。

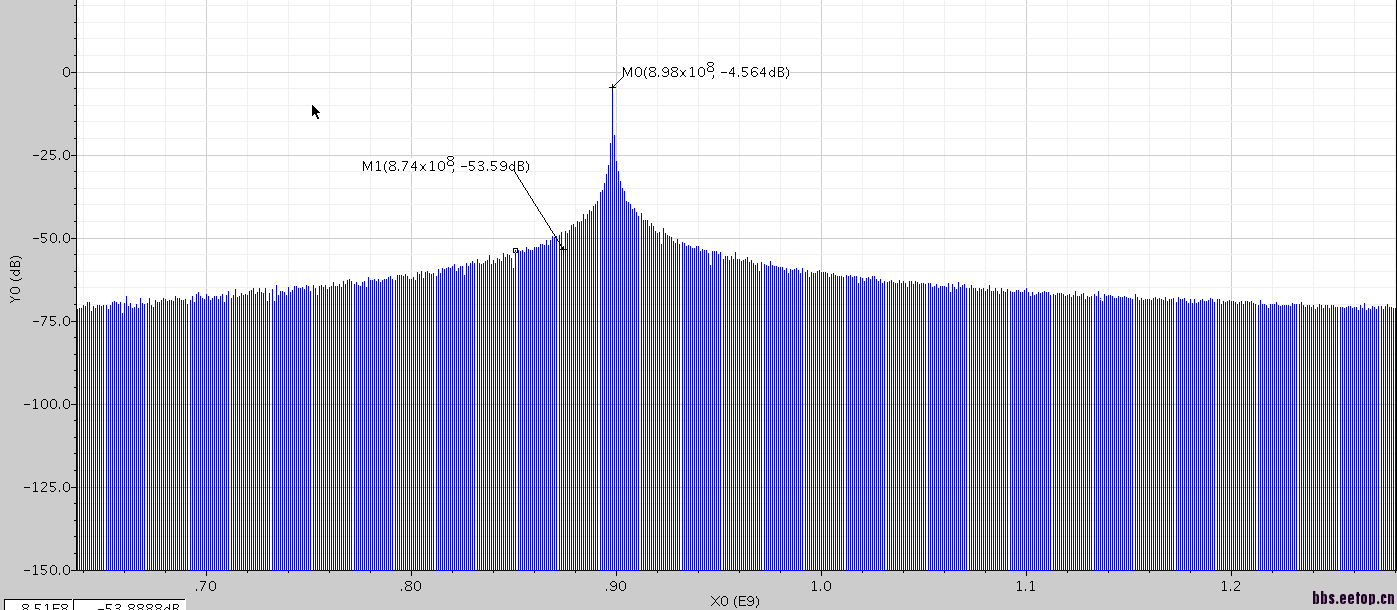

1u 取8192个点得到的杂散图
