如何估算follower输出端的寄生电容？
录入：edatop.com 阅读：

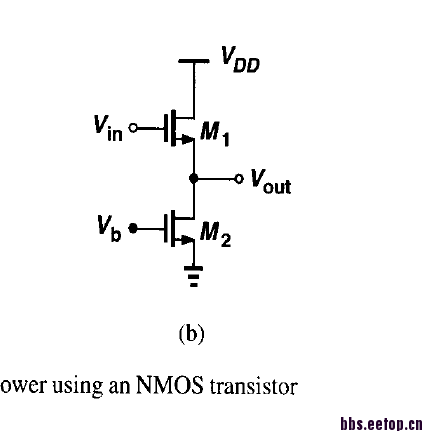

这是拉扎维第70页的内容，大尺寸的M2会引入很大的漏极结电容和交叠电容 我想问一下实际电路中如何估算这个寄生电容?cadence直流仿真print DC operating points 可以得到很多电容值 哪些该算作这里的寄生电容?
一直对电容不是很懂。借小编的问题问大神们 这个位置应该看cadence里的哪个电容呢?Cds?
一般我就看Cgg，有点overestimate...
或者如果transistor用的是minimum channel length, 按照1fF/1um大概估算下。
求大神解毒
我觉得应该是看Cds2 Cdb2 Cds1 Cdb1
就M2而言，漏极结电容指的是漏极和衬底之间的电容Cdb2,漏极交叠电容指的是Cgd2等效到地的密勒电容吧~
