请问如何仿真一个全差分运算放大器的THD

就没有愿意指点一二吗 小弟跪谢了

.four

用cadence的话是这样, 先用results里面观察瞬态波形之差(difference)的选项点出VOP和VON差分输出波形.然后在波形窗口中点出计算器(caculator),找到function菜单,点下.出来一大列东西,里面有个THD,点这个,出来一个小对话框, 小对话框里需要你填写计算THD的起止时间,一般你就填你输出稳定的那段时间就行,长一点精确些. 后面还有个框框里面需要填写采样点数,必须写2^n的,比如1024,2048....等等....填好后OK. 然后点计算器左边的print  ,直接就会输出THD的大小.比如输出的值是100m ,那么THD就是0.1% ,依次换算类推..
我只是个小本科做模拟的,可能有不对的地方.请指出来我们一起学习下哈哈哈

楼上的说对了 SPECTRE里面这样可以

学习了，谢谢4楼的大侠

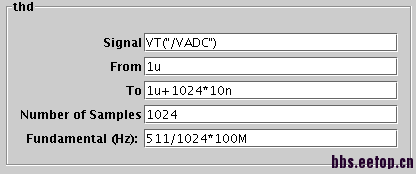

4# chenxinweihai 请问楼上的，caculator中THD函数Fudamental如何设置，提前谢了

4楼好人，有前途

感謝sharing

谢谢了.

HSPICE 內如何分析 thd ?

    正解

谢谢啊！

很有意义

nice...

够详细！多谢

thanks

多谢多谢。不过我想知道hspice怎么求THD，hspice输出lis文件中的的结果THD =  -26.4232  dB(   47.7351m)，这个47.7351m是指0.0477351%吗

ip3可以吗

我计算的时候，采样点设的不同差别挺大的， 有人知道为什么吗?

    点了print后，有一个值，但是没单位的~

mark，到此一游~

大神还是不少啊

   单位是%

还可以通过cadence calculator里面的dft函数，得到dft波形，方便看一次谐波失真，二次谐波失真，THD函数便于看总谐波失真

学习了，谢谢各位

谢谢 很详细 学习了！

   输入信号以及采样点数之间需不需要满足这个Fin=M/n*Fs公式?我看别的帖子上参数设置要这样

谢谢4#的大神，学习了。

Thanks for your shared.
