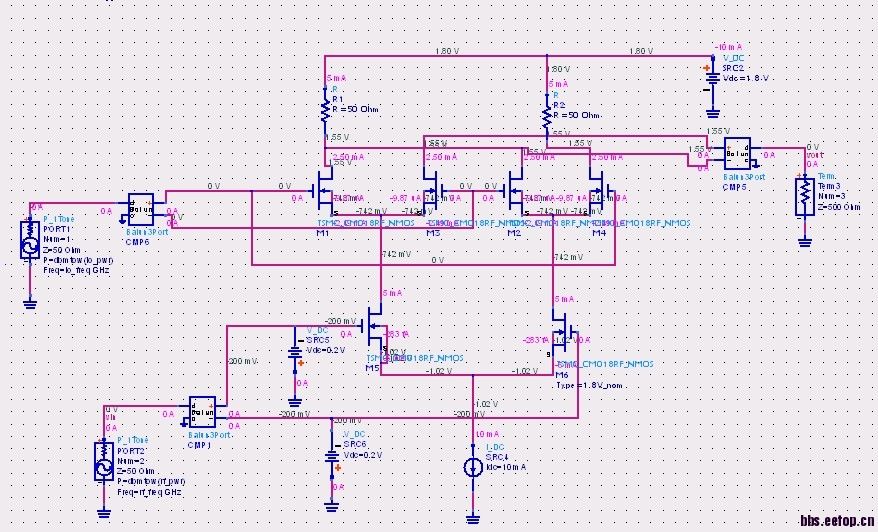

关于最基本的吉尔伯特混频器，增益怎么变负值，且输出功率为负值那么小

    bulk can connected to source for NMOS? tri-well process?

What is the advantage of  Triple Well Process?

    tri-process has deep N-well, more devices can be built, such as bipolar, and good isolation.

问题可能出在理想电流源上，建议用一个电流镜过渡一下！

RE: 关于最基本的吉尔伯特混频器，增益怎么变负值，且输出功率为负值那么小


   应该可以直接连接，若是衬底直接接地，仿真得到的衬底电流太大了，不知道怎么分析，我也没有考虑是不是您说的那个工艺的问题

    check your tech file doc for the buck connection, and 10mA current may be too large here

    ok,thank you

    我后期试一下 ，谢谢

你仿真匹配了没?我用cadence仿真，输入输出不匹配，增益肯定是负。原因是不匹配，功率信号传不过去的！

你的DC怎么加的啊没有看懂，交流还有输入么，先看看瞬态吧，不是工作点对了就行了，先看看你的仿真基础环境对不对再说，还有那匹配什么一般的没有必要

    为什么没有必要?

射频看功率传输，功率增益的定义是电压增益*输入输出电阻的比例，匹配只是说功率完全传输，但并不一定就没有增益，还有混频器一般使用环境是片上怎么可能都去匹配，先看看你的电路的用途，是用于做模块还是做系统里面的单个电路。还有你的仿真电路不清楚，大概看了下你的仿真的偏置好像加的有问题，你先看看瞬态看你的本振和射频输入有没有，看MOS管的栅极输入

非常感谢！

多谢小编分享

本振管未加偏压?

有具体参数设置么，求指导啊
