cadence电流密度vs跨导的曲线怎么画？
录入：edatop.com 阅读：

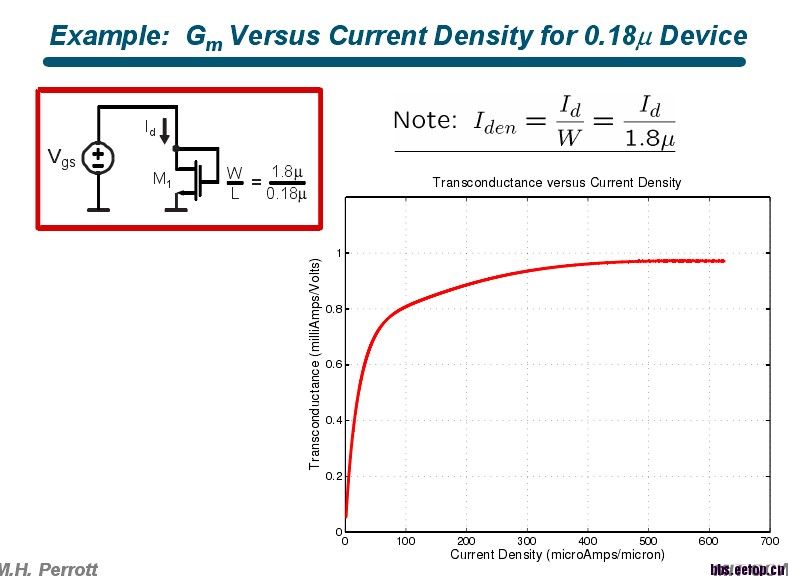

这是课件上的曲线，在cadence里面怎么画呢，如下图，电流的密度即是Ids/W，
另外，左上角的电路图是和这个曲线图匹配的吗?我觉得如果算跨导和电流密度的关系，是不是也可以把Vds的电压固定为1.8v，改变Vgs就可以了?
感谢！
另外，左上角的电路图是和这个曲线图匹配的吗?我觉得如果算跨导和电流密度的关系，是不是也可以把Vds的电压固定为1.8v，改变Vgs就可以了?
感谢！
我画过，可以导出数据，然后用Matlab画。
求这个课件。
把w设为参数，选定电流做output，做参数扫描
是否可以共享下课件啊~
是否可以共享下课件啊~
同求该课件啊
学习
对w参数扫描，仿真后把电流曲线用calculater画出来就可以了。
这样跨导怎么算，对vgs求导怎么算呢?
用电流除以电压就可以吧
学习咯~！
该课件取自于Michael Perrott的本人的网站
http://www.cppsim.com/lectures.html
该课件取自于Michael Perrott的本人的网站
http://www.cppsim.com/lectures.html
同求该课件啊
请问从传输特性曲线中导出数据时怎么设置数据的范围和步长呀
