电容失配与pipeline ADC精度

一般来说，由于电容失配引起的级间传输函数的误差要不小于LSB/2，所以，你可以利用级间传输函数来大概估算所需的电容大小。当然，关于Pipelined adc中电容的选择还需要考虑整体信噪比的影响。在精度大于12位时，一般还需采用calibration的方法来提高精度。

了解了解

谢谢！另外，比如某工艺电容的sigma=0.03%，怎么通过估算知道在不进行calibration的情况下，它能支持到多高精度的ADC设计?

算算看：
1个sigma 0.03%, 三个sigma 0.1%,<==>60dB，所以可以做10bit的ADC，呵呵。
上面的计算是有前提的。电容的mismatch是与面积有关的，多大面积的电容mismatch是0.03%?
所以，要反过来，根据你要设计的精度（当然我们假设12bit以下的pipeline，不用calibration）来选取电容的面积，然后定运放带宽和slew rate，然后选运放结构，然后。然后。

sigma是什么意思，为什么要是三个sigma

本人愚钝，可否仔细解释下“1个sigma 0.03%, 三个sigma 0.1%,<==>60dB，所以可以做10bit的ADC”，
为什么要加到三个sigma?三个sigma0.1%怎样判断需要60dB?是和settling accuracy联系吗?如何联系的呢?
还望不吝赐教！谢谢

sigma就是我们学的高斯分布中的标准方差，3个sigma达到99.7%的良率。
0.1%=0.001, 60dB对应1000,一个LSB相当于0.001。所以电容的误差影响不会超过1LSB（当然实际设计是要有余量的）。就是setting的准确性了。
只是粗略的计算，但可观其大略。

[quote]sigma就是我们学的高斯分布中的标准方差，3个sigma达到99.7%的良率。
0.1%=0.001, 60dB对应1000,一个LSB相当于0.001。所以电容的误差影响不会超过1LSB（当然实际设计是要有余量的）。就是setting的准确性了。
只 ...
goodsilicon 发表于 2010-4-29 17:26

sigma为什么要取3个，不是其它

    10bit不需要0.1%，0.5%足够了。0.1%差不多可以做到14bit了。

您好，请问这张图出自哪里啊

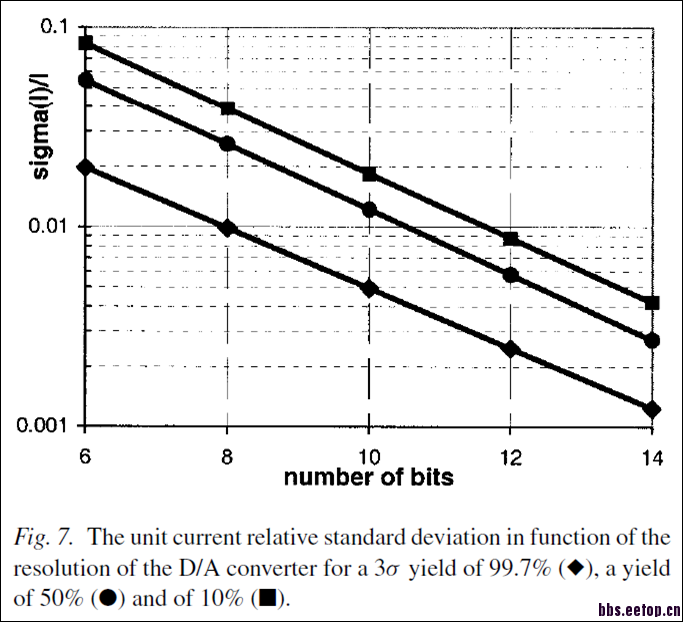

请问，这幅图说的是电容失配对AD精度的影响么，为什么注释是电流标准差?

5楼说的是对的，我说的这个是二进制结构的最小电容（current DAC ，SAR ADC等）。对pipeline line只有两个等值电容不适合。误导你了。
图出自 “An Accurate Statistical Yield Model for CMOS Current-Steering DA Converters”

误差的百分比换算成dB大概就是电容造成的误差能达到的精度，实际还要加上其他的噪声和干扰
