动态比较器的设计
录入：edatop.com 阅读：

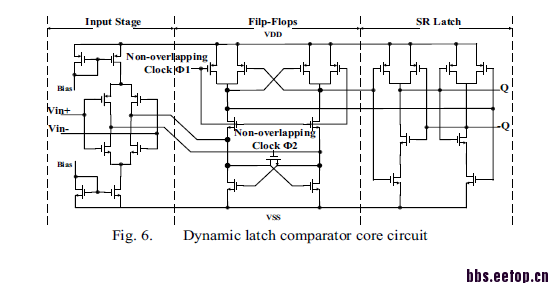

本人新手，最近要做一个12bit的SAR ADC ，当模拟输入电压范围为0-1.16V时，比较器的共模输入范围要为0-1.16V吧，看到比尔做了个12bit SAR ADC时用了上图的比较器，请问那个比较器怎么达到所需共模输入范围啊?还有当clock2变为高电平（复位时），由于时钟馈通效应会使下面两个nmos的栅极电压产生很大的突变，请问如何解决?谢谢！
输入共模不需要信号摆幅这么大吧。有几个问题有点不太清楚。
1、预放大采样信号被采至CK2的ＮＭＯＳ开关导通电阻两端，导通电阻既不能太大（否则负阻超过正阻，直接导致采样时就latch了），也不能太小（否则预放大增益太小，增加亚稳态概率）。
1、Input stage和Flip flop之间没有开关，在正反馈过程中（即ＣＫ２＝０），会不会继续受到输入信号的影响而导致比错。特别是在输入极接近，latch刚开始翻转的初始的一段时间。
2、Reset时（即CK2=1)，Flipflop是四个NMOS二极管相接，输出在中间电平，会不会导致此时SR latch输出有误。

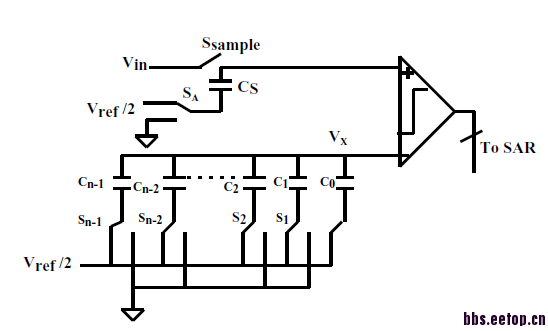

谢谢！又看了一下需要实现的ADC,比较器的共模输入范围只需0至Vref/2就足够了，是吧?还有，在复位（CLK2=1）时，CLK1是不应该为0,这样SR锁存器是处于锁存状态的，不会误触发吧。CLK1和CLK2的脉宽和周期对比较器的功能影响大不大，这两个时钟信号该如何考虑啊?
请问小编，你做的这个12bit sar的采样率大概多少呢?最近也在搞12bit的sar
