对于带隙基准中运放和稳定性的一些问题
录入：edatop.com 阅读：

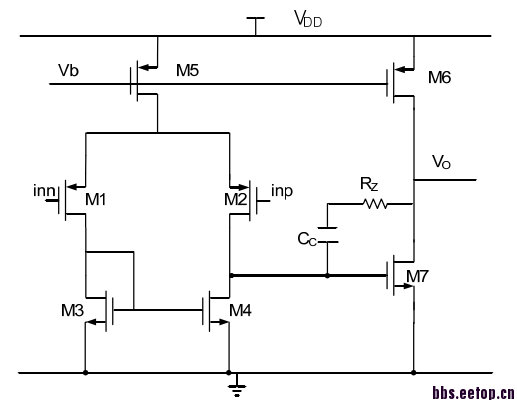

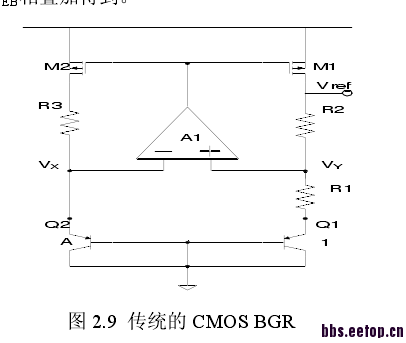

带隙基准中的运放采用二级运放的结构，电路图如下。二级运放可以通过电阻、电容密勒补偿的方法提高稳定性，很容易使运放的相位裕度大于60度。问题1：是运放稳定了带隙基准就能够满足负反馈并且稳定了么?个人感觉应该不是吧，因为运放输出端相连的PMOS管也是一级放大，有的时候仿真就发现虽然运放相位裕度够了，但是带隙输出电压还会震荡。问题2：对于这种二级运放为核心运放的带隙基准结构，需要怎么来进行补偿才能使基准的环路稳定呢?问题3：而且我看有一些文献中写道可以利用stb仿真来验证环路的稳定性，断开运放的输出端，并加入激励，具体应该怎么做呢?
1，不是，环路稳定不稳定要看整体。2，一般用一级运放。3，不用加激励，加个电压为0的电压源就可以了；网上有stb仿真设置。
cadence的操作手册里有关于STB仿真的说明的。不过我用的是hspice，所以帮不了你。
