如何评估失配对折叠运放的影响？

razavi吧 或者 GHLM
你的specs要求多少?

    我只是芯片TSD测出来偏差比较大。
    所以想先评估一下，相关运放模块的失配对TSD的影响。

可以手算的啊，工作量也不大

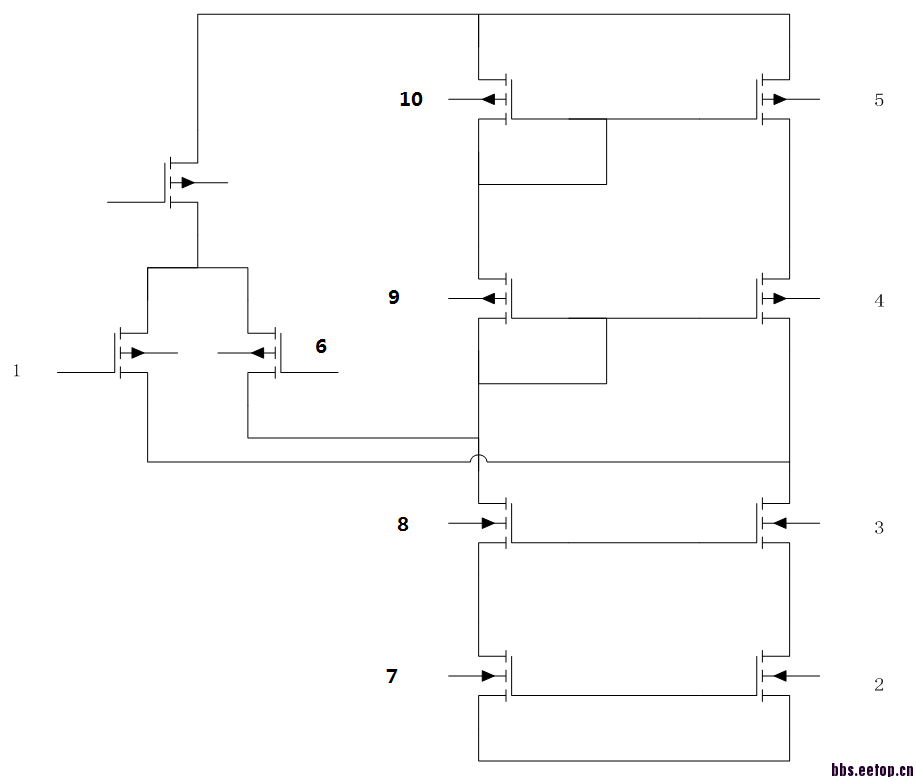

    那你看看这个运放的失配电压为多少?
    已知toxn, toxp,各管子的gm


    看书吧，拉扎维，找到你用的工艺里的面积失配因子和阈值电压失配因子，几分钟就算出来了

ΔVth = (0.1 * tox)/√(W*L)
So 输入失配电压=ΔVth1 + (ΔVth2 *gm2)/gm1 + (ΔVth5 *gm5)/gm1
?
结论对吗?

?

    ΔVth = (0.1 * tox)/√(W*L)
    So 输入失配电压=ΔVth1 + (ΔVth2 *gm2)/gm1 + (ΔVth5 *gm5)/gm1
    1，这个结论对吗?
    2，你说的面积失配因子是什么?然后怎么来算失配输入电压呢?

1 要平方相加再开根。
2 Fab会提供ΔVth失配参数的。

    那面积失配因子呢?

Fab提供的是归一化后的delta vth。在乘以面积开根号就可以了。
有条件的话做一下mente carlo
