三级运放的设计~求助三级运放的AC特性

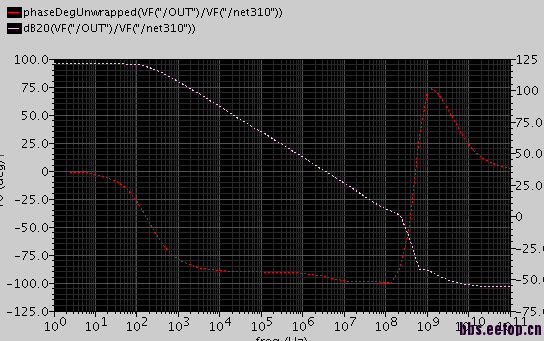

求助三级运放的AC特性为什么是这个样子?原因在哪里?
怎么避免?
补偿用的是active feedback compensation
第1, 2 非主极点靠得太近了, 快成为一对共轭极点了。

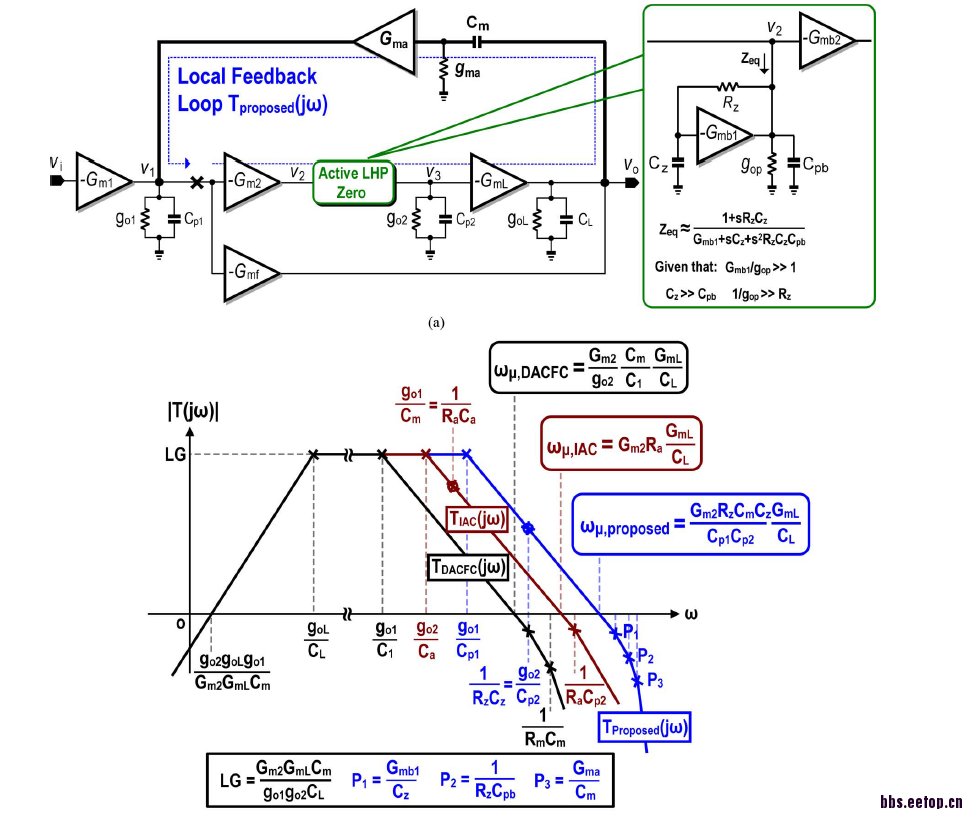

用的结构类似于这种,没用电容在第二级和第三级中间补偿?有其他办法解决这个问题嘛
为什么要用3级?包含预处理级吗?
节约power,还有gain的问题
采用折叠式cascode,2级gain可以到120dB,难道还不够?3级不见得比两级节省power吧。
我这工艺下fold cascade gain 也就60db,第二级需要保证swing 没法用cascode 这加起来也就90db
两级的active feedback compensation power大概fom(MHz*pF/mW)多少?我没有做过 具体不是很清楚
你说的那个有源反馈补偿参数,应该和架构,电源电压等密切相关吧。我也是新手一枚,还没有关注过你所说的参数,因此也帮不上什么忙。
刚看了下你的贴图,蛮多LPF,你运放有特殊用途吗?折叠+cascode gain才60dB,感觉有点低了,用过的工艺都在80dB以上。
看起来是要做continous-time filter 或者sigma-delta adc 啊
用高大上工艺啊
太牛了
求指点啊~有人做过类似的opamp吗~
带了多大的负载电容啊
工艺看来很先进
什么工艺?
请问小编做的三级运放什么用,能不能给小弟一些三级运放应用的相关资料?
18220591353@163.com
静态功耗多少?
