有图，逻辑分析仪得到的ADC转换结果FFT后竟然看到了了采样频率的谐波分量！

对ADC进行测试

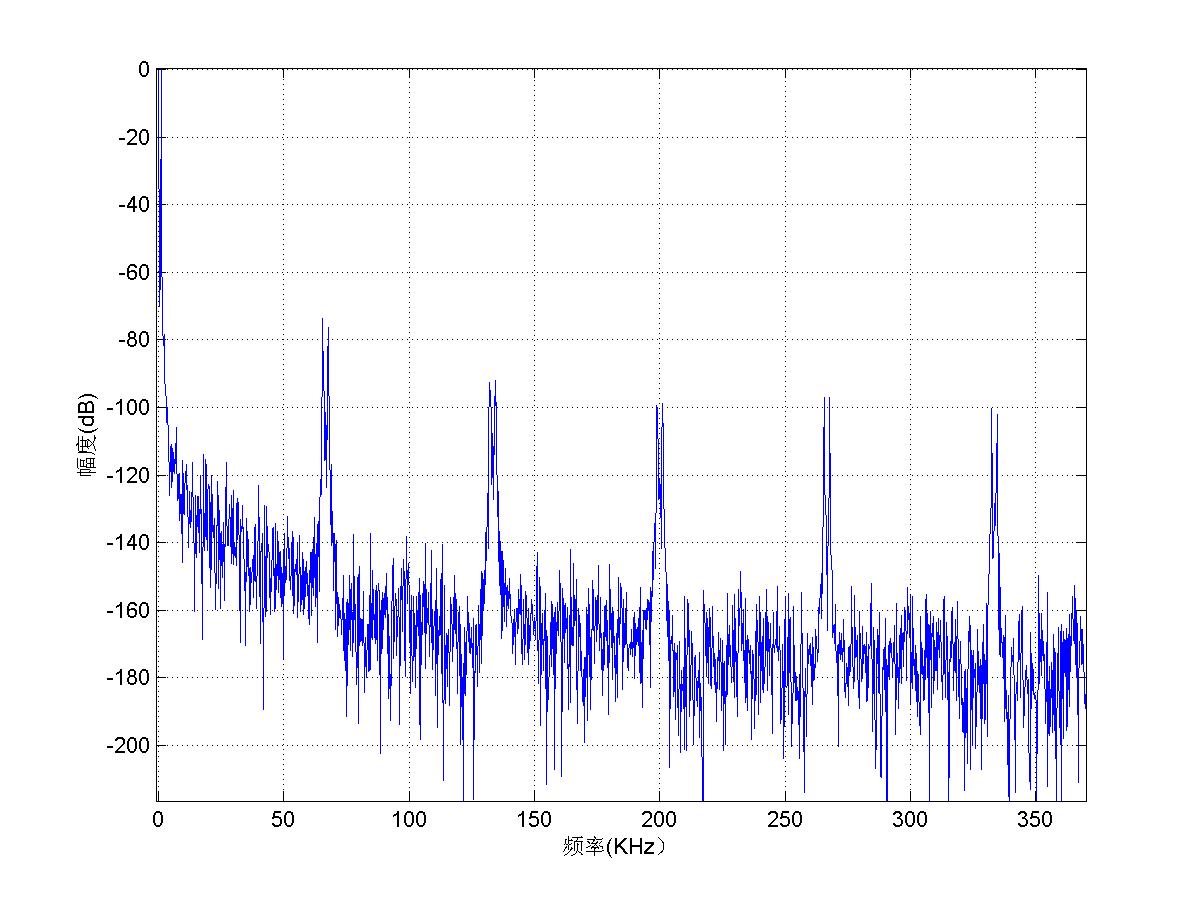

输入1.106KHz的正弦信号，采样时钟66.7KHz，用逻辑分析仪保存ADC的转换结果，对数据进行FFT计算得到下面的频谱，在进行IFFT，得到时域波形。结果如图。
请问是否是因为逻辑分析仪保存数据时对ADC的转换结果也进行了采样才这样的。谢谢指点.............
[attach]576825[/attac

h]

谢谢指点...........

抓点太密了，把glitch都抓进来了，逻辑分析仪用66.7kHz抓数据即可，频谱0-33kHz，奈奎斯特频率

逻辑分析仪的clk给的什么

   谢谢回复.........
   clk没给，直接采的ADC的输出.......正确做法应该是不是在ADC的转换结束信号来的时候逻辑分析仪保存一次数据?还是用采样时钟作为逻辑分析仪的触发时钟?逻辑分析仪是别的学校借用的，他们负责操作，我没用过逻辑分析仪，许多功能不了解......逻辑分析仪可以用这种触发的方式吧，就是每个转换结束信号来的时候保存一次数据...?

谢谢指点.........应该是这个原因，逻辑分析仪采样太快保存了很多重复的点

1. 每个AD采样周期采一个点;
2. fin=fclk/2^N*(2k+1), 比如你用的N=10,2k+1=17;
3. 至少连续采2^N个点，做2^N点加窗DFT;
4. 如果可能，尽量多采点，使用welch's method计算

   感谢回复1.你说的每个AD采样周期采一个点就是指的逻辑分析仪每一次ADC转换结束后保存一个数据吧。我也是这样想的，之前没用过逻辑分析仪所以不了解它保存的数据时是怎么样的。所以下次测试时会这样做的。
2.你只的是采用相关采样吧。如果按照相关采样，那么是不是第3个加窗函数可以省去了。因为加窗是为了避免频谱泄露，而采用相关采样不存在频谱泄露问题吧?请教加窗函数时，窗函数的类型是如何选择的，窗函数的宽度怎么选择，因为窗函数选的不好会造成频谱的恶化。

我是来求帮助的
弱问lz用的什么逻辑分析仪。我用了一个USBee AX-PRO，只能存成ulb文件，这个文件都不知道怎么打开。

   只能说一句： 呵呵

    请问能看看代码吗?

用AD的同步时钟去采数字码

   美女  能看看你的FFT代码么  谢谢
