对米勒补偿运放压摆率测试，高电平跳变出现波动是什么问题？怎么解决？
录入：edatop.com 阅读：
求教在线等回复

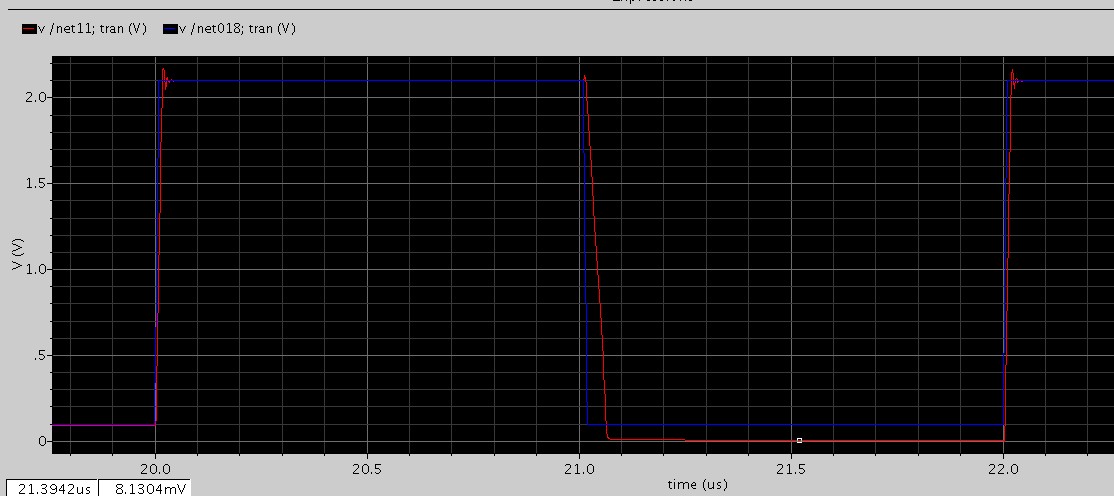

问题：对米勒补偿型运放进行压摆率的仿真，高电平跳变出现波动，波动较大，这是什么问题?怎么解决?

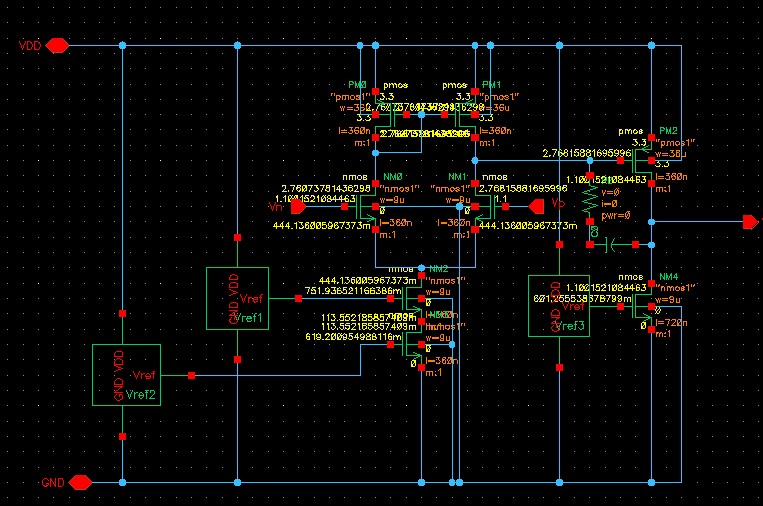

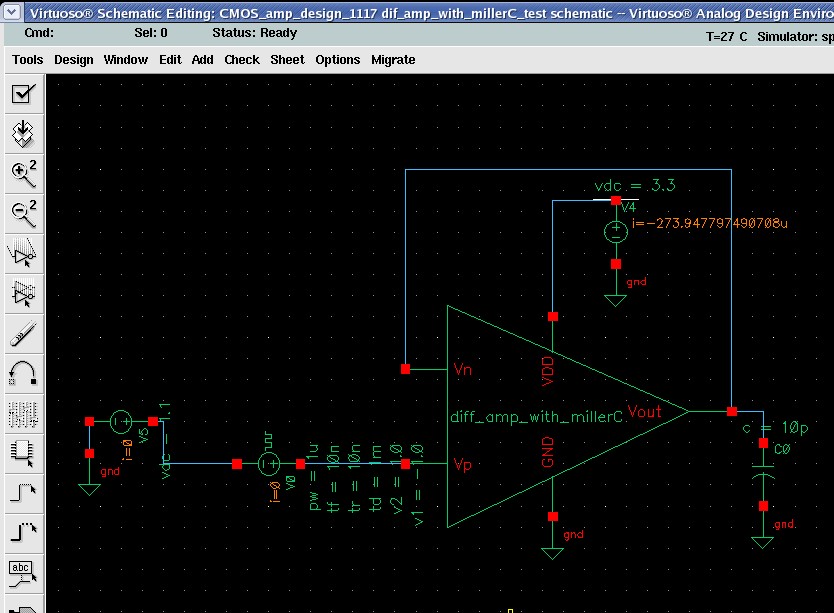

电路测试图和原理图如下
问题：对米勒补偿型运放进行压摆率的仿真，高电平跳变出现波动，波动较大，这是什么问题?怎么解决?
电路测试图和原理图如下
1，是不是相位裕度不够?
2，从你的输出波形看，放电电流相比充电电流小。
是相位裕度不够，才3°，补偿不够
求教 怎么解决?
闭环的相位裕度不够，把负载电容改为1pf试试。
对，是补偿不够，我把米勒补偿电容和消零电阻都增大了，相位有了89度，明天再看看压摆率了我明白了。对负载电容充电放电电流不一致这个倒是没考虑到
是我设计的时候上面的PMOS和下面的NMOS的电流设计的不一样~谢谢了~
增加补偿电容后，相位裕度增大了，高电平变化时的振荡减小了,电路性能得到了改善，但是3dB带宽减小了~
xuexi,,,,,,,,,,,,不错。
补偿电容太小
