Cadence二极管特性仿真，参数如何正确设置？
录入：edatop.com 阅读：

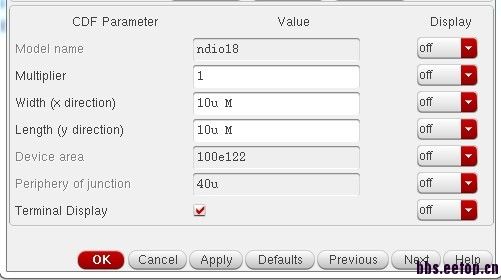

在用Cadence进行二极管的特性仿真时，device area显示的值和width、length的值不能总是一一对应，如下：① width=10um，length=10um时，device area显示是100e122，这是不正确的吧?

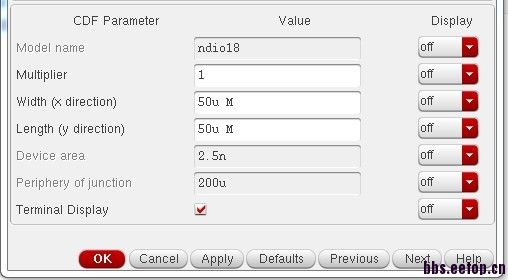

② width=50um，length=50um时，device area显示的是2.5n，这个才是正确的吧?
请问各位大神，这是怎么回事?
② width=50um，length=50um时，device area显示的是2.5n，这个才是正确的吧?
请问各位大神，这是怎么回事?
顶一下，求大神帮忙
和你同样的设置下，我的显示100p和25n。
pdk有bug?
我换了一个工艺库，还是那样的错误。难不成是Cadence的问题?
换了pdk还是那样，是不是Cadence有问题?
导出的电路网表有问题没有呢?
导出的电路网表中，area的值与前面device area的值是一样的。在宽长都为50um时是正确的，在宽长都为10um时，是错误的。
咨询pdk厂家是否也有问题?
谢谢分享
我换了一台电脑是没问题的，估计是Cadence安装出了点问题。
