调用了AnalogLib的Mtline做背板传输线建模,加入电路后电路波形出现了比较奇怪的现象。
求论坛有mtline经验的大神帮忙分析下~

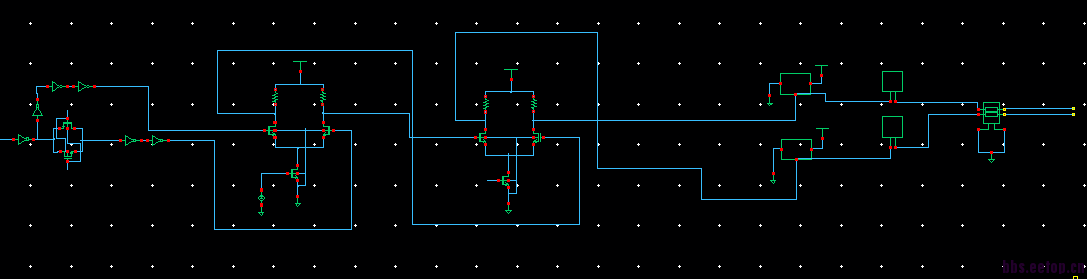

我的电路模型:

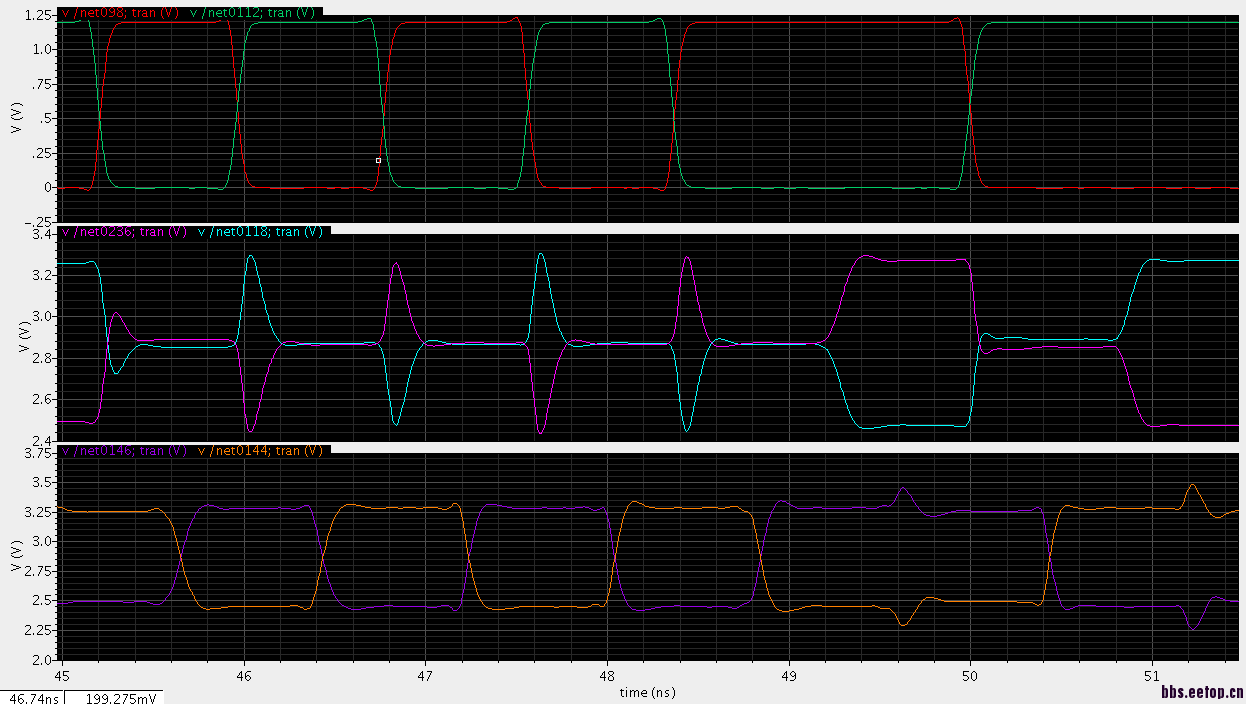

取的两级CML前的,CML后的,Mtline后的波形,如下:

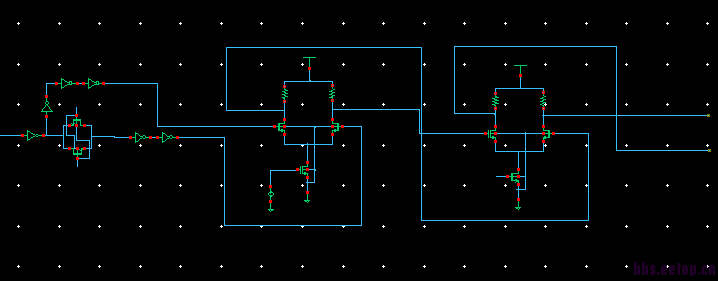

去掉CML后面的电路

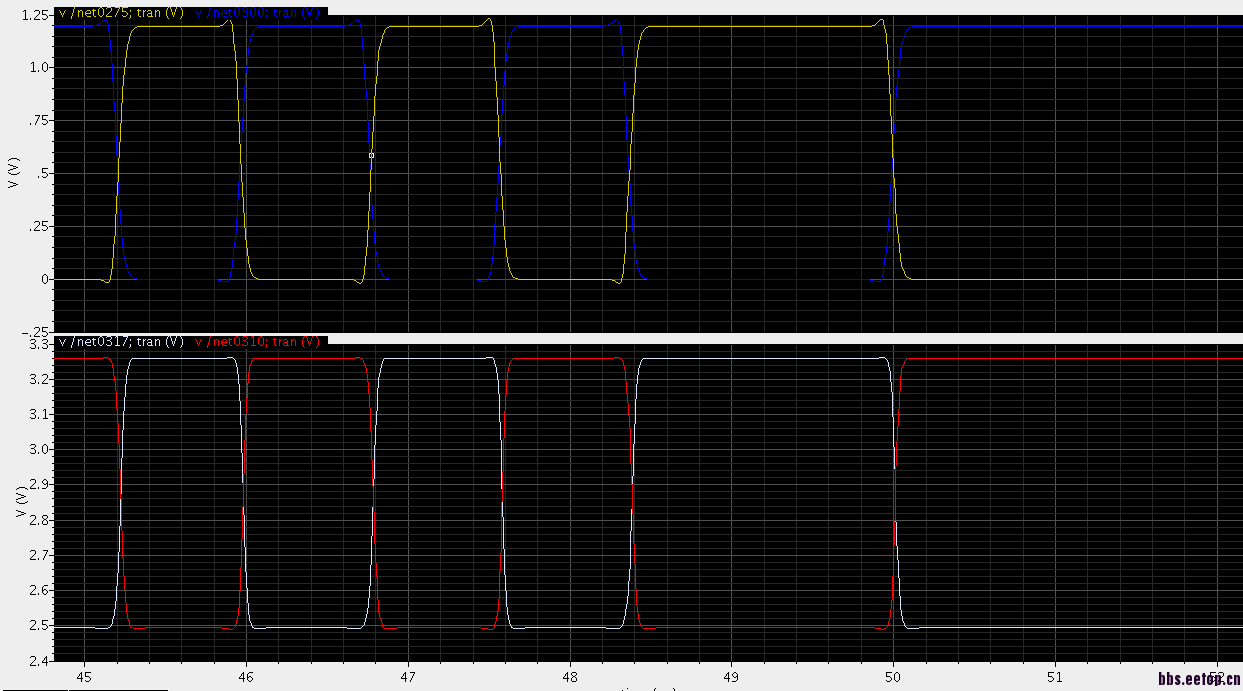

CML前后波形对比
CML后增加pad和键合线模型

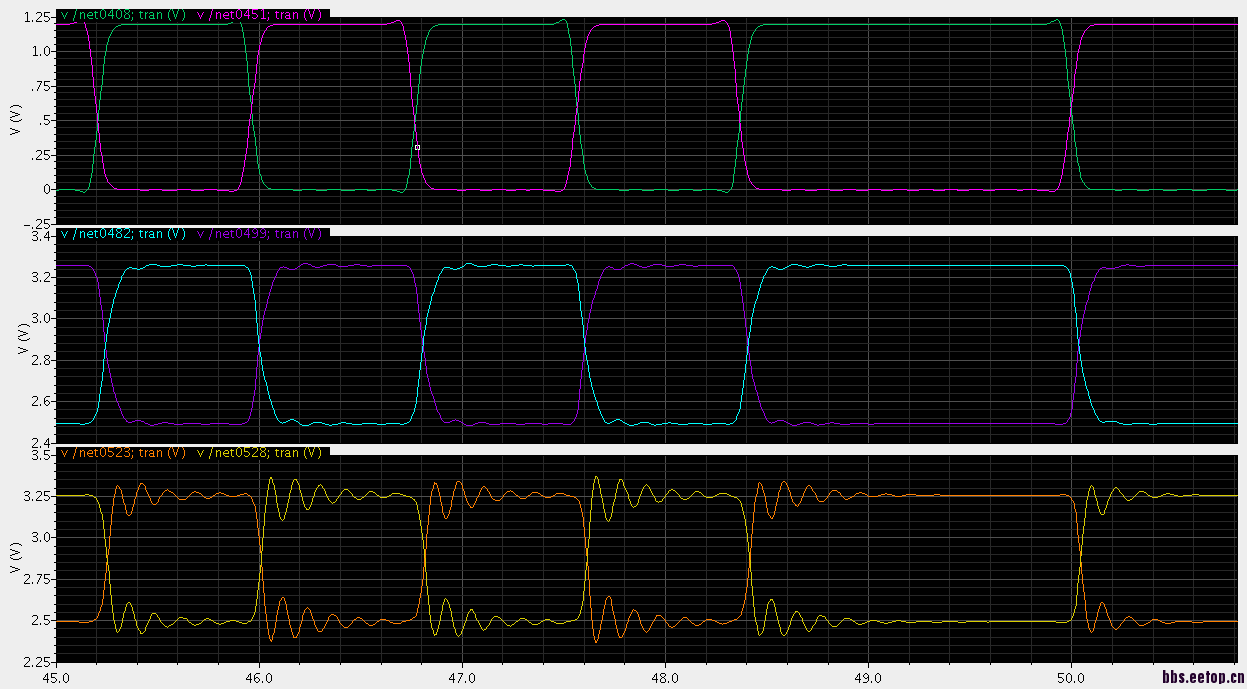

CML前,CML后,键合线输出波形对比

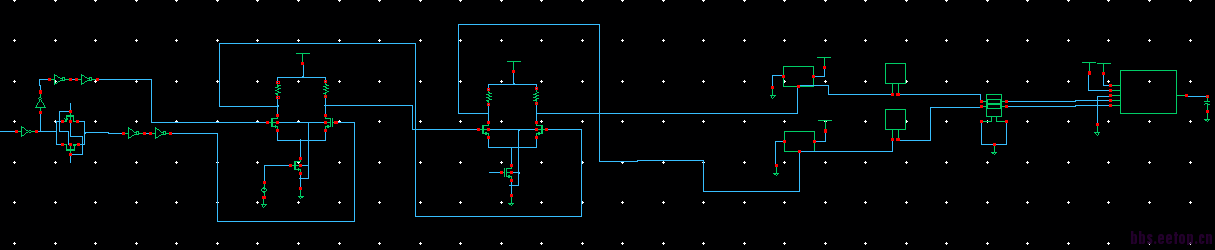

键合线后增加mtline

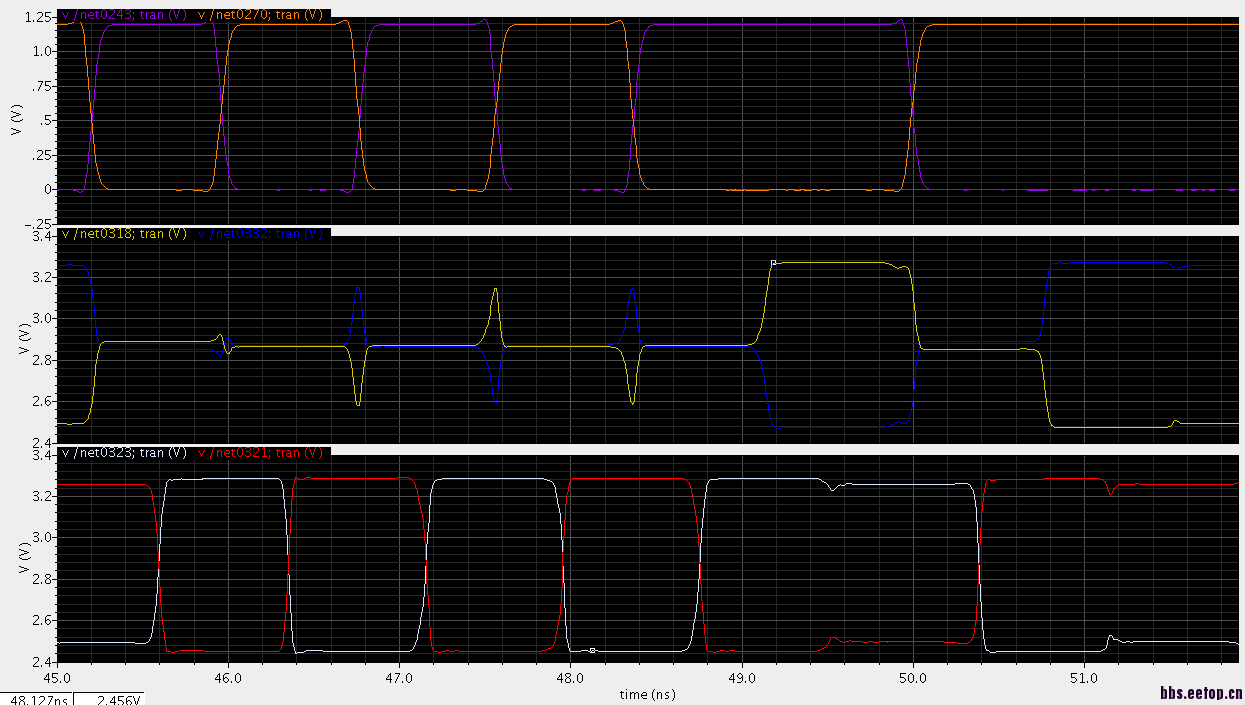

CML前,CML后,mtline后波形对比

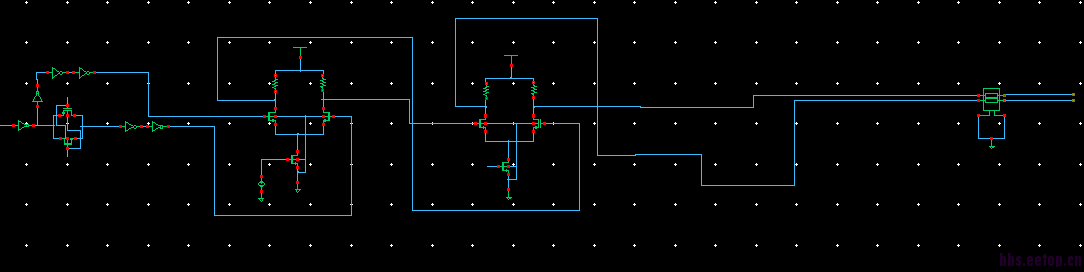

去掉中间pad和键合线,CML直接接mtline
CML前,CML后,mtline后波形对比

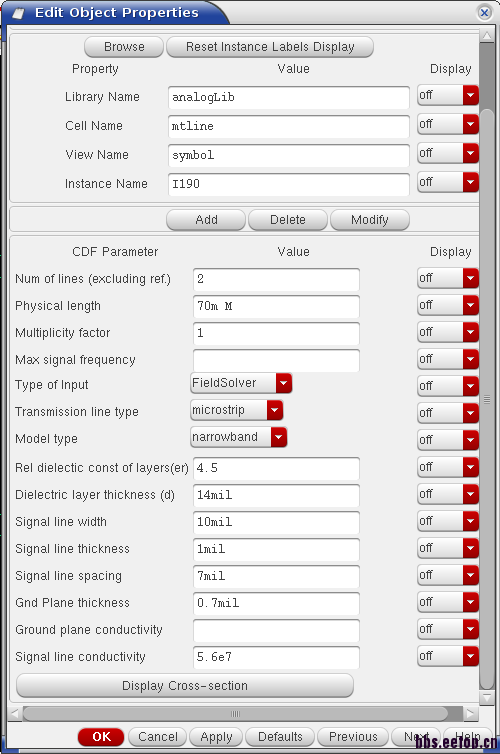

我的mtline模型设置如下
个人分析我的CML后面的pad和键合线模型对波形影响都不大,一加入mtline,波形就出现了不正常的形状。
奇怪的是,波形在mtline前已经变得不正常,但通过mtline后可以看到波形形状又回来了,而且电平和幅值都是对的。
菜鸟不太懂这个mtline,不晓得是mtline哪方面的特性造成了我的电路波形出现这种变化?
然后应该怎么来调整,使波形变得正常?
求论坛大神分析指导下~
求论坛有mtline经验的大神帮忙分析下~
我的电路模型:
取的两级CML前的,CML后的,Mtline后的波形,如下:
去掉CML后面的电路
CML前后波形对比
CML后增加pad和键合线模型
CML前,CML后,键合线输出波形对比
键合线后增加mtline
CML前,CML后,mtline后波形对比
去掉中间pad和键合线,CML直接接mtline
CML前,CML后,mtline后波形对比
我的mtline模型设置如下
个人分析我的CML后面的pad和键合线模型对波形影响都不大,一加入mtline,波形就出现了不正常的形状。
奇怪的是,波形在mtline前已经变得不正常,但通过mtline后可以看到波形形状又回来了,而且电平和幅值都是对的。
菜鸟不太懂这个mtline,不晓得是mtline哪方面的特性造成了我的电路波形出现这种变化?
然后应该怎么来调整,使波形变得正常?
求论坛大神分析指导下~
为嘛都木有人看呐!好桑心。
您好 请问你CML电路的管子和仿真的输入信号是怎么设置的 最近刚开始学这个
