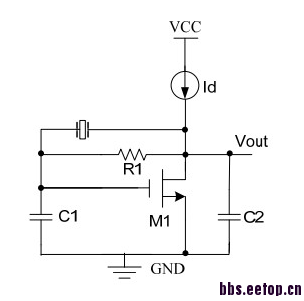

新手求助！如图电容三点式振荡器电路：
1、里面的R1是做什么用的，怎么求大小?
2、mos管上面到底加电压源还是电流源，Vdd或者Idc怎么求，或者说应该满足什么要求?
3、在ADS或者Cadence仿真的时候，用SMIC或者TSMC的工艺库，怎样知道他们mos管的跨导gm，因为不知道Cox，不好求?
4、有没有一些cmos振荡器设计的资料推荐，最好详细到每一个参数怎么求，或者一个详细的CMOS振荡器设计实例也行，刚接触完全不会啊。
各位前辈帮帮忙，问题有点多，随便能回答一个就行，小弟在此谢过。
1、里面的R1是做什么用的，怎么求大小?
2、mos管上面到底加电压源还是电流源，Vdd或者Idc怎么求，或者说应该满足什么要求?
3、在ADS或者Cadence仿真的时候，用SMIC或者TSMC的工艺库，怎样知道他们mos管的跨导gm，因为不知道Cox，不好求?
4、有没有一些cmos振荡器设计的资料推荐，最好详细到每一个参数怎么求，或者一个详细的CMOS振荡器设计实例也行，刚接触完全不会啊。
各位前辈帮帮忙，问题有点多，随便能回答一个就行，小弟在此谢过。
电容三点式振荡器
有没有人知道啊，有没有人知道啊
sansen书第22章
好的谢谢谢谢。前辈，电路里的Vdd,Idc怎么求知道吗
VDD?一般跟给定的工艺有关啊 电流的话跟起振条件有关 先去看看相关的理论资料吧 一年半前我也是从晶振做起的 加油咯
多谢前辈指点
R1是给栅极提供直流电平，Idc和gm应该是提供驱动和放大能力的，工艺文件里有tox，可以求出Cox。我有个问题啊，你的晶体是工艺库里面有的吗?
小信号分析可以推导出 negres的计算公式
我也是刚做 同求大神指导
