皮尔斯振荡电路中“隔直电容”作用？

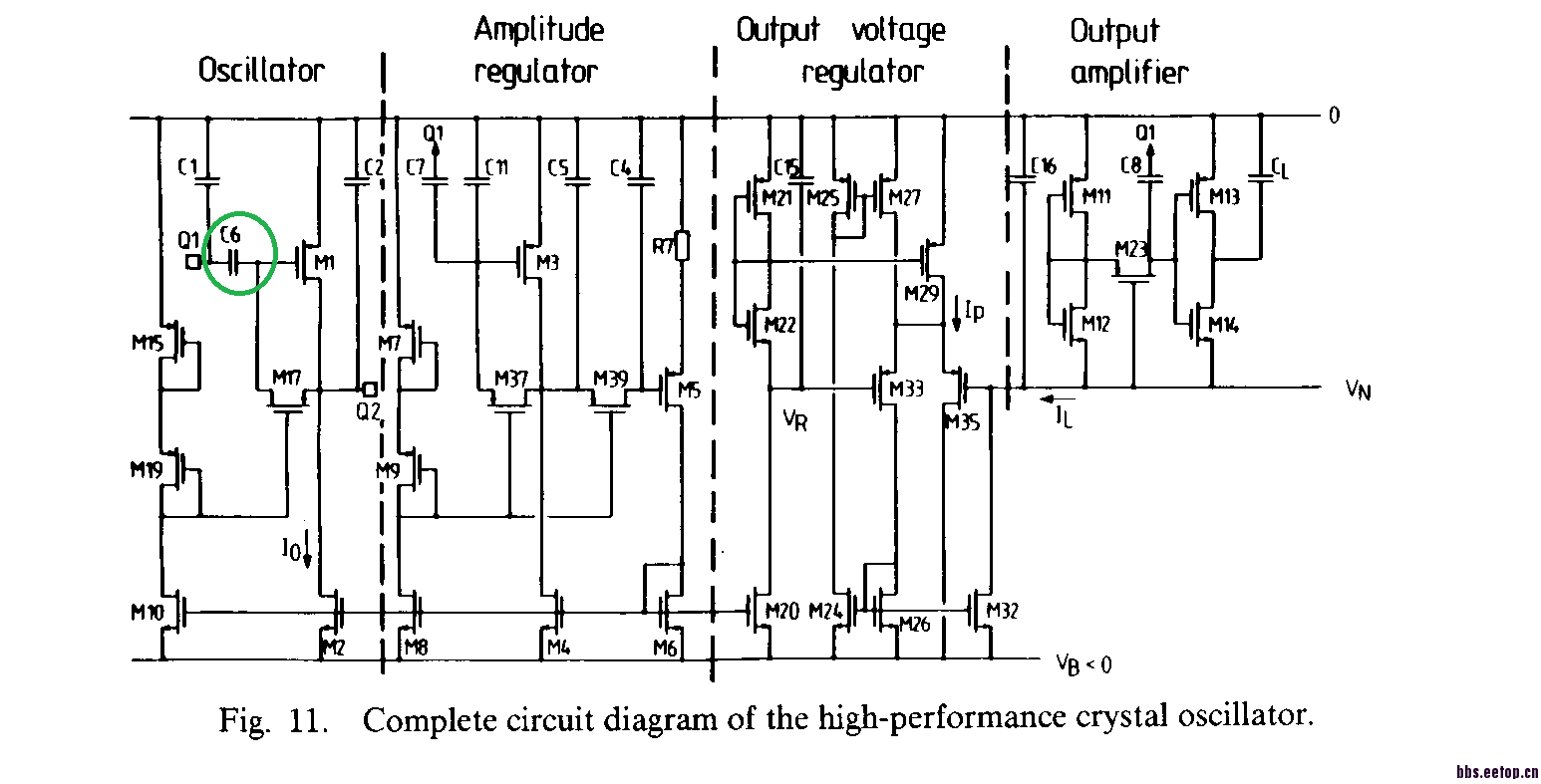

在皮尔斯振荡电路中，经常看见有用一个“隔直电容”（如下两图绿色圈圈所示），串联在晶振的一端，我有两个问题没弄明白：这个“隔直电容”有什么好处?不加的话有什么问题?
一般怎么取值?
加了“隔直电容”后，晶振不就有一端是完全悬空的吗（到电源和地都是容性），直流静态工作点怎么确定?
我找了好多篇文献都找不到答案，特来此处请教各位，望不吝赐教，谢谢

自顶一下。等高手指教。

等高手解答

晶振是交流信号，电容通交流阻碍直流信号，让MOS打开

如果没有这个电容，会通过正偏二极管产生从oscillator到前一级output amp的不必要的静态电流。
----------------------------------------------------------------------------------------------------
sorry，看错了。应该是不让晶振的负极跟随正极电压变化，用电容将该直流电平隔断的吧，相当于负极悬空了。

我感觉纯粹是为了降低振荡回路的环路增益。

电位并不是悬空的，从第一副图看，D1是p管的漏极。
第二幅图看，也是M1管的漏极。
隔直就是排除直流偏置和一些低频分量的影响。估算一下RC值，让需要的频率通过，然后就尽可能的小呗，节省面积。

小编弄明白了吗?这个电容主要是隔直吗?
