单级复数滤波器环路稳定性问题
录入：edatop.com 阅读：
图1所示为单级复数滤波器原理图：

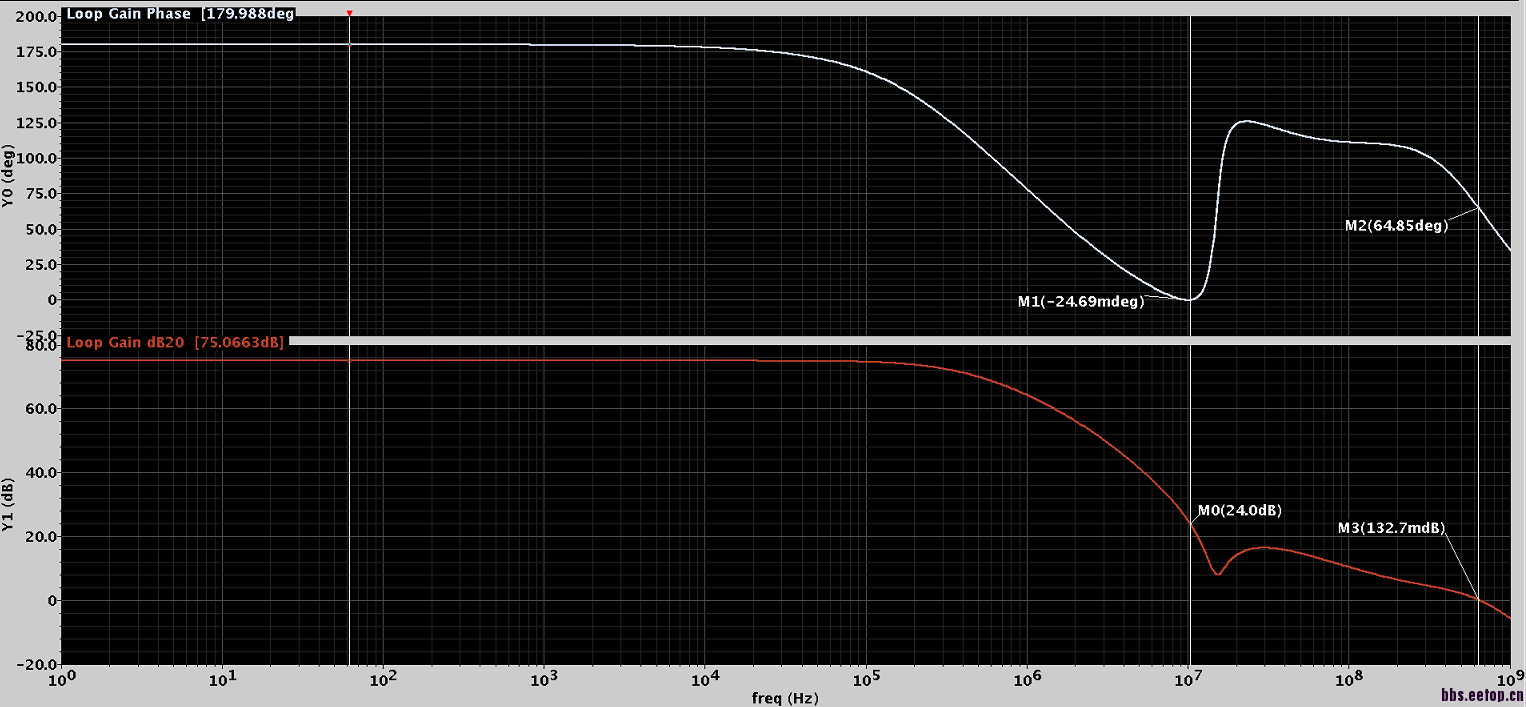

在图1中插入cmdmprobe测试环路稳定性，其环路响应如图2示：
在图2中可以看到，该环路在10MHz附件，PhaseMargin为0，然后遇到零点后继续上升，最后再下降，使得环路增益为0 dB时的PhaseMargin为65°。

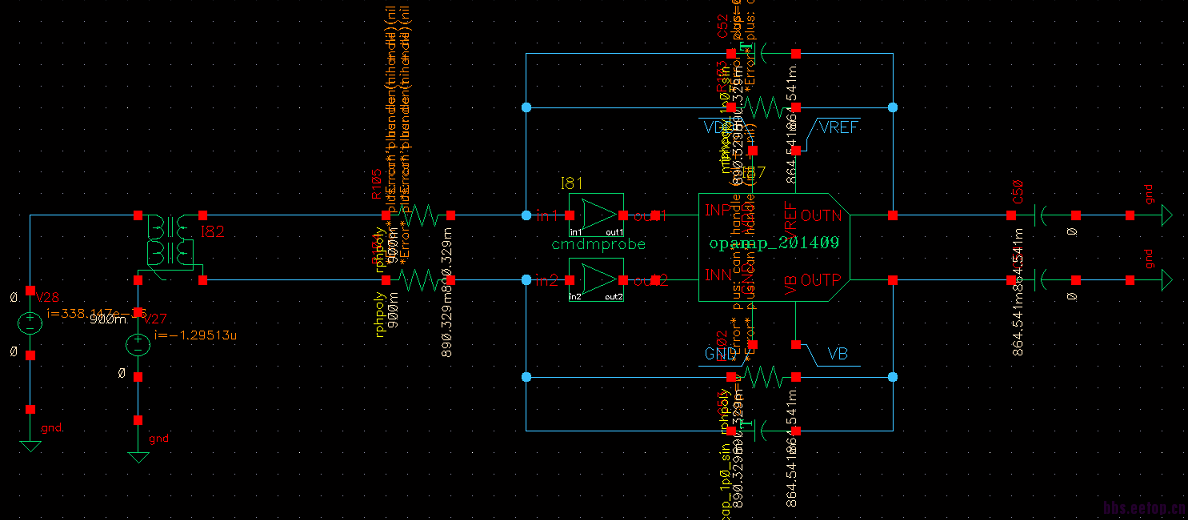

图3为单级低通滤波器环路仿真原理图：
图4为单级低通滤波器环路响应曲线：
图5为所使用放大器的幅频响应曲线：
环路中各项参数是在给定滤波器类型和相应截止频率条件下，通过查找表计算得到：
问题：
1、请问该如何修改，以使得环路的相位裕度在LoopGain大于0dB 时PM~60°?
2、是否滤波器中所有环路PM至少大于45°，滤波器才能正常的工作?
在图1中插入cmdmprobe测试环路稳定性，其环路响应如图2示：
在图2中可以看到，该环路在10MHz附件，PhaseMargin为0，然后遇到零点后继续上升，最后再下降，使得环路增益为0 dB时的PhaseMargin为65°。
图3为单级低通滤波器环路仿真原理图：
图4为单级低通滤波器环路响应曲线：
图5为所使用放大器的幅频响应曲线：
环路中各项参数是在给定滤波器类型和相应截止频率条件下，通过查找表计算得到：
问题：
1、请问该如何修改，以使得环路的相位裕度在LoopGain大于0dB 时PM~60°?
2、是否滤波器中所有环路PM至少大于45°，滤波器才能正常的工作?
