请教带隙基准比较器
录入：edatop.com 阅读：
1.一个比较器，一般是有两个输入VP,VN，那这个带隙基准比较器的两输入又是怎么回事?也就是问这个比较器如何比较工作的，怎么个比较法。
2.基准比较器，应该会在基极产生一个1.25V的电压，这个电压是怎么产生的，也就是说如何让它的电流达到需要的值，如何让这一部分工作起来。
讲的有可能不清楚，见谅。
PS，如果大家有什么资料共享，非常感谢，非常感谢！
不要嘲笑偶的无知。

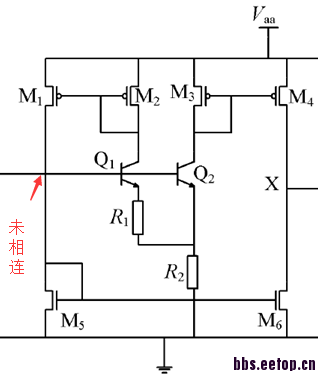

如果不看中间Q1 Q2和两个电阻的话 剩下的部分是一个symmetrical amplifier 结构， M2和M3的电流差会被放大，最后在X处输出电压
再看中间部分。这是Brokaw bandgap ref的一部分。如果Q1和Q2中的电流相等，那这就是一个bandgap reference产生电路，输入电压必须等于bandgap电压。 反之 如果输入电压不等于bandgap, 那Q1和Q2就会有电流差，这个电流差和M2/M3的电流差相同，前面说了这个电流差会被放大并在X输出电压结果
百度下symmetrical amplifier和brokaw bandgap应该能找到很多参考
