流片后发现输出大信号振荡，求助？
录入：edatop.com 阅读：
电路图如下，测试结果显示，在温度低于-25°时，输出接10uF陶瓷电容或者10uF钽电容时，输出大信号振荡，振幅1.3V~2.1V，周期1mS，输出电压设计值1.5V，测试波形如下；而温度低于-25°时，输出接1uF电容时，输出正常；
另外，常温和高温条件下，不管输出电容接多少，输出都是稳定的。急求教高手，这个问题是如何引起的，如何解决?
另外，常温和高温条件下，不管输出电容接多少，输出都是稳定的。急求教高手，这个问题是如何引起的，如何解决?
输出测试波形

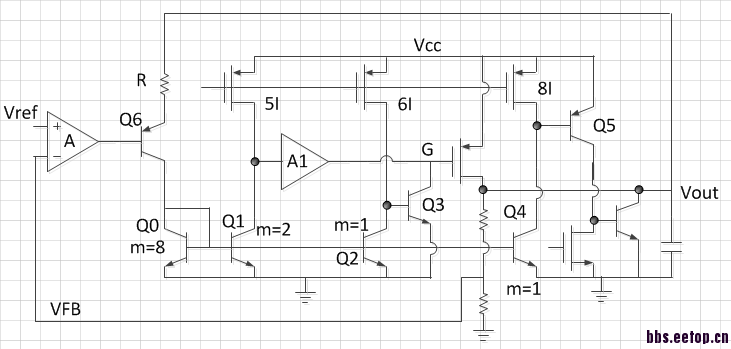

电路结构
只看描述感觉像是低温时候Cout的ESR增大，零点位置变化导致了带宽增加，环路不稳定了
试过陶瓷电容，和钽电容都有问题，说明应该不是ESR的问题。而且振荡好像是大型号振荡，不是小信号振荡还是BCD工艺?
是的，请问问题出现在哪里呢申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习本站推出的微波射频专业培训课程。
