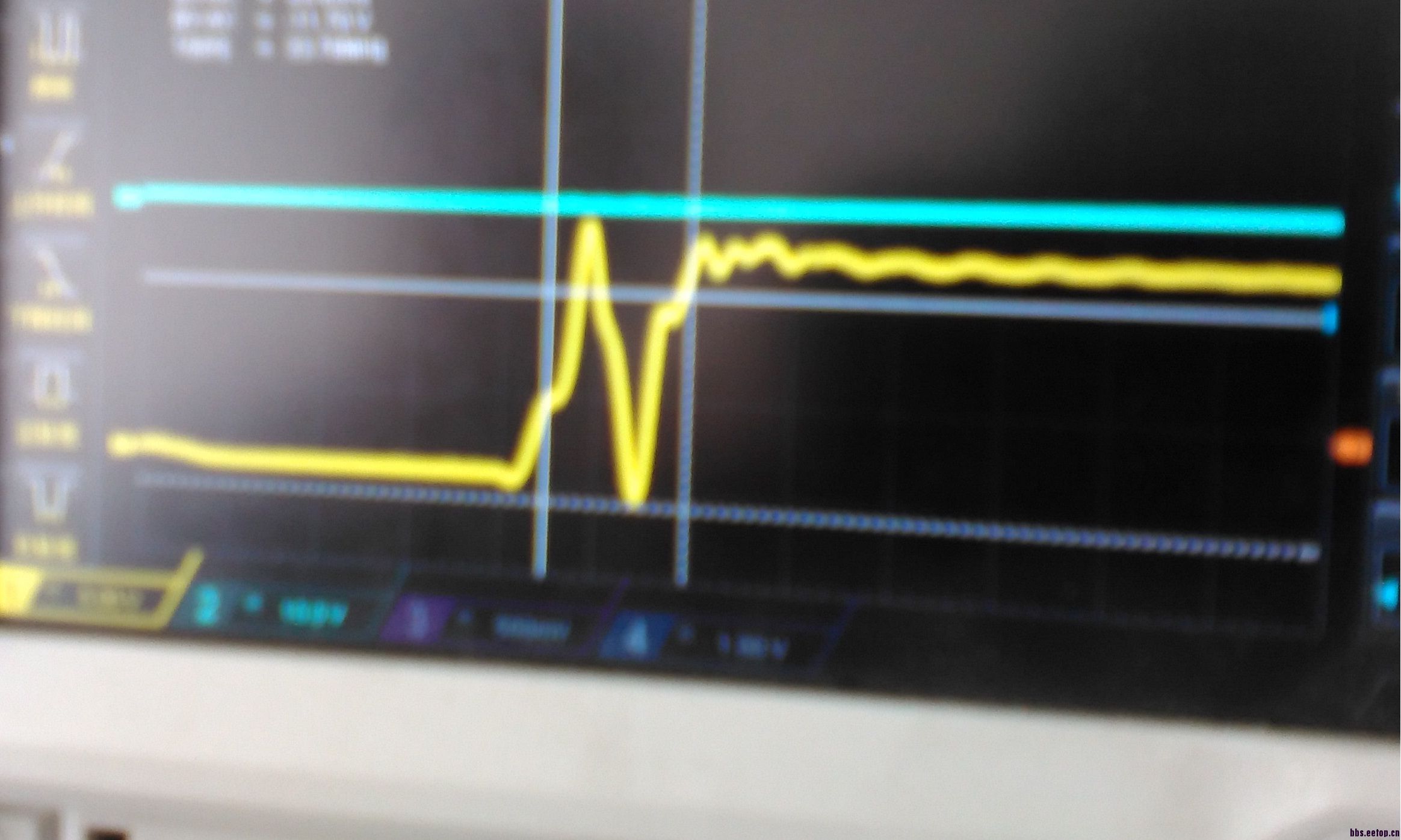

同步BUCK 电感端的波形如图1所示，看起来效果不错，但是放大上升沿的时候，发现在上升过程中，会有一小段变低的过程，
怀疑是下管的驱动被拉高了，因为Cgd的存在，被耦合拉高了，不知道是不是这种情况?
如果是这种情况，如何调整呢?
哪是震荡，要加吸收电路
标题
可以详细说说不
吸收电路加了，可是为什么还是这个样子，已经加了一个到地的RC吸收电路，R=5ohm，C=3.3nF。还要加大一点么?而且电感电压上升过程中，不加吸收的话是会冲得很高，为什么会出现零的情况呢?
应该是下面的nmos打开了，测下下管电流。
