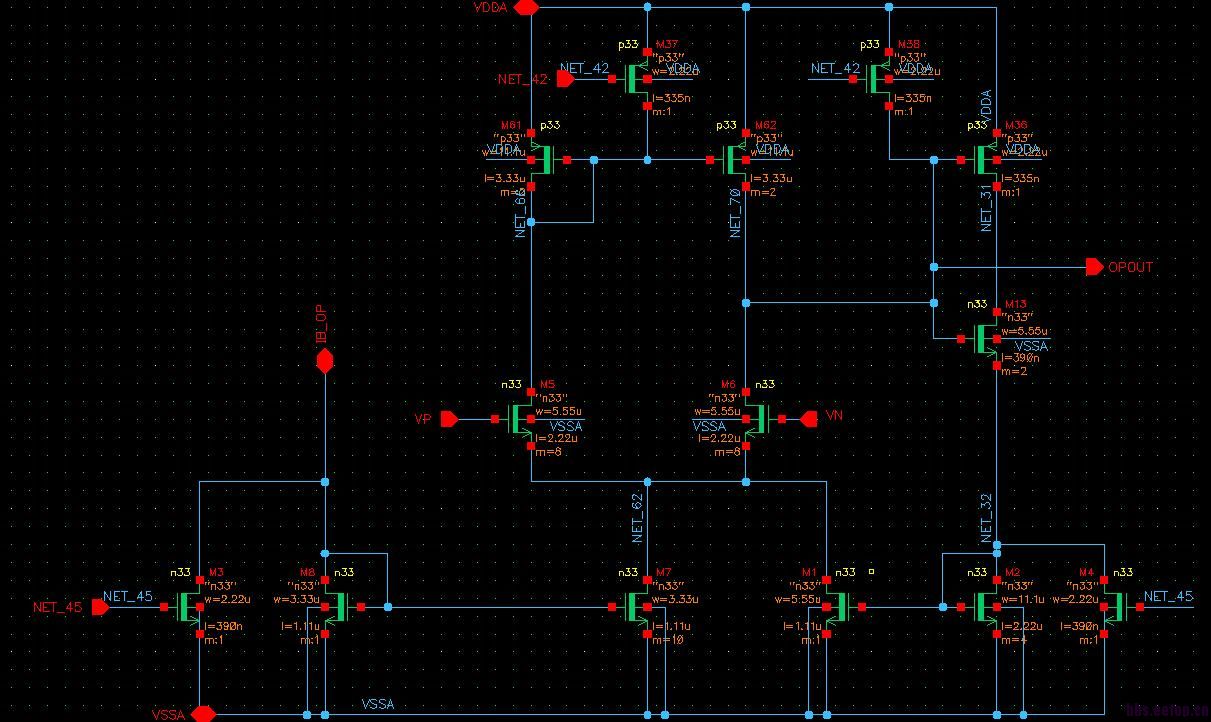

LDO里的OP一级结构，输出直接接P功率管，不知道最右边一路管子的作用是干什么的?仿真没发现对零极点有作用，而且对瞬态响应也没什么改善，一开始觉得可以增加瞬态响应，但是由于管子M1比较小，镜像过去电流较小1uA左右，起不到什么明显作用。哪位大神来解释下真正的作用是什么?
没看到整体电路，得看补偿方法，个人猜测下
如果主极点在功率管输出端，运放的输出端为次主极点，功率管的负载电流变大的时候，整体环路带宽会增加。此时M1的电流也会变大，运放输出电阻变小，那么次主极点也增大，提高相位裕度
dynamic bias
调DC工作点的吧
动态电流
自适应偏置
