含电感的版图LVS过不去
录入：edatop.com 阅读：

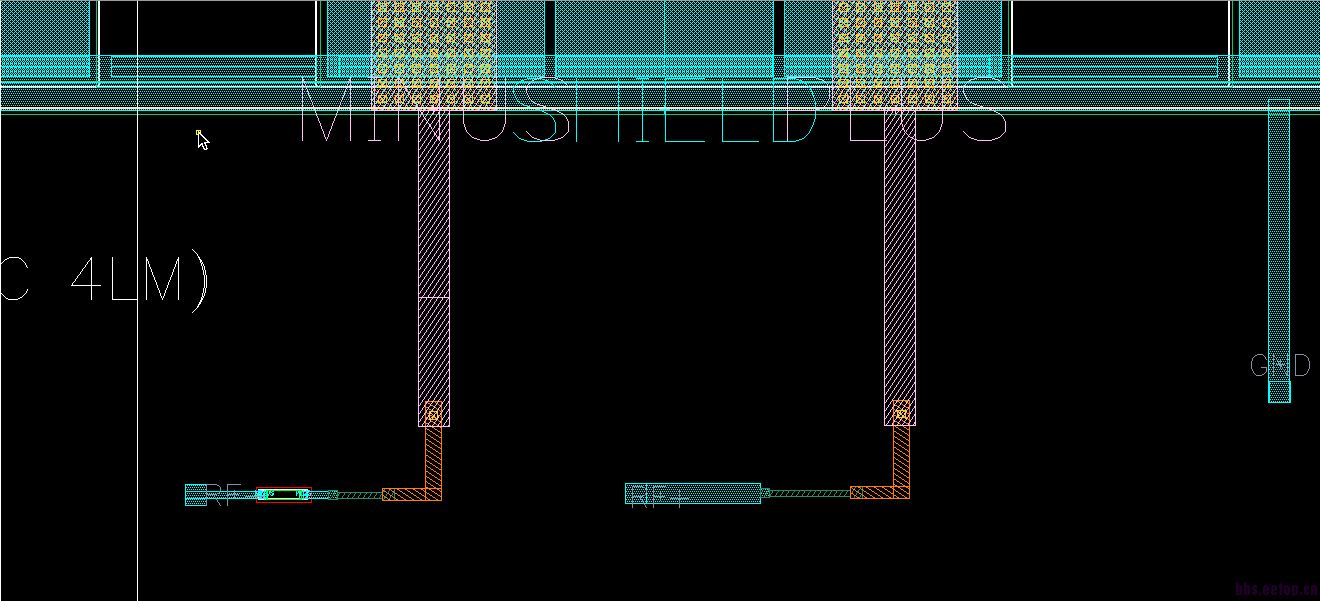

在一个复杂的含电感的电路中，我在画完版图之后做lvs时，电感在版图中missing instance。然后我就用一个简单的电阻电感串联电路，画版图之后lvs还是报相同的错误。库使用的是4层金属的，电感采用2、3、4层。RL串联的版图如下图所示：

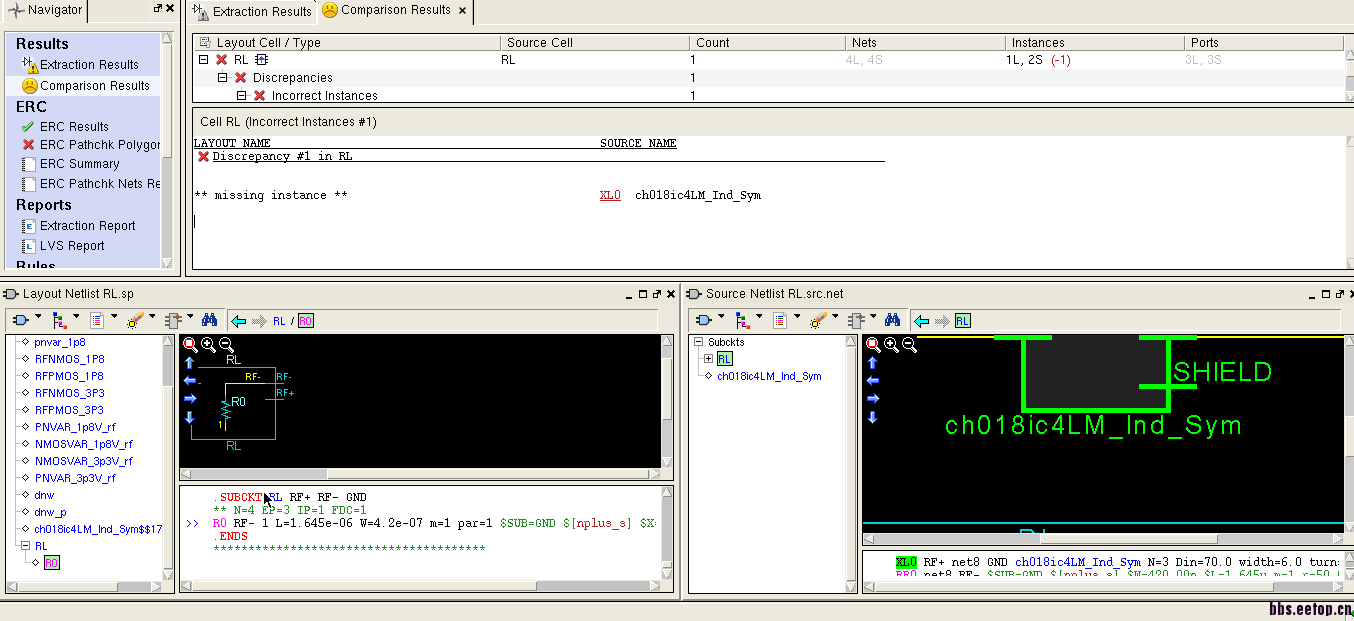

请问这个lvs产生 missing instance的原因到底是什么?
求大神帮忙！
请问这个lvs产生 missing instance的原因到底是什么?
求大神帮忙！

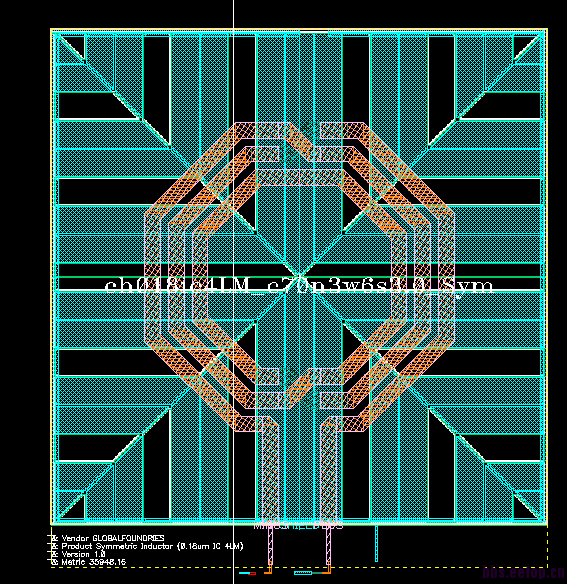

电感的版图是这个样子的
电感的版图是你自己画的吗，还是调用的PDK库的，你可以查找一下LVS文件中关于电感的定义，如果不是连线错误的话，看一下电感上是不是缺了识别层
epcd生成的电感可以直接通过LVS验证
电感是用TOP层金属直接画出来的，版图会认为这里只是一段线，不说你少器件才不正常，可以在版图中电感的一端与它连接的线中间加一个电阻，再把电路上的电感换成电阻，如果通了就可以啦
有一种可能是缺少表示层
