请教一个三极管差分对,尾电流的问题

录入:edatop.com    阅读:

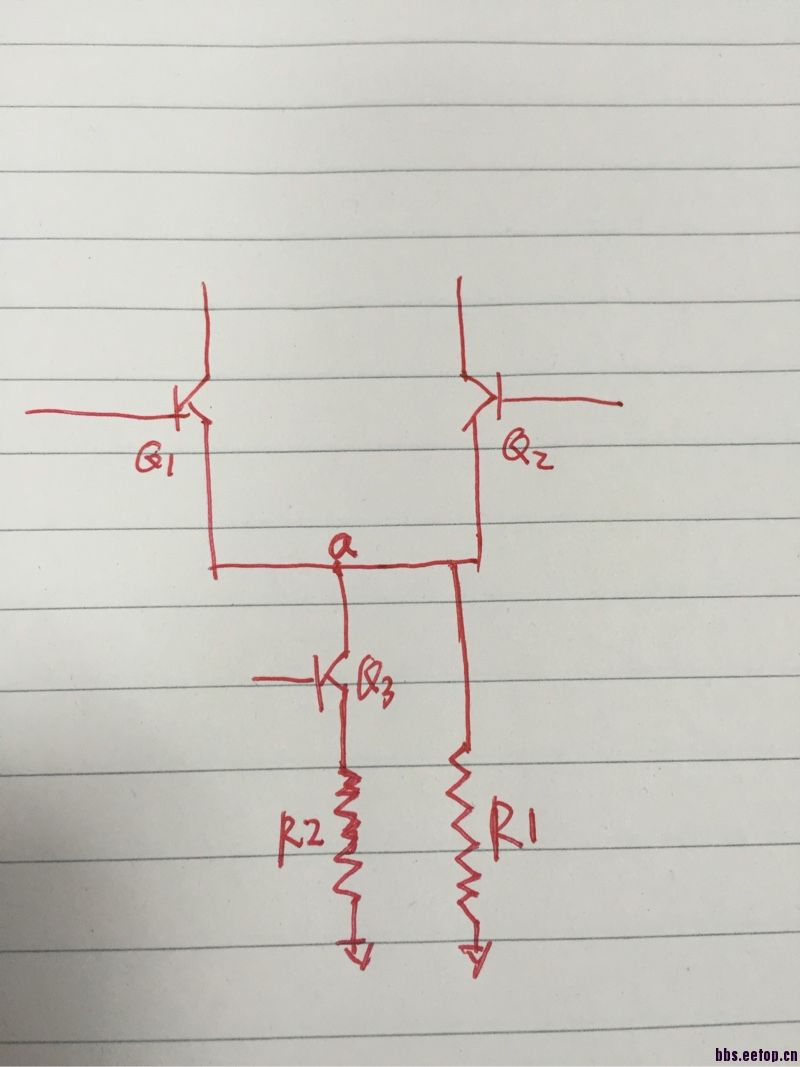

请问上图中,R1是什么作用呢,如果哪位大侠知道,能讲一下原理吗
谢谢

For CMRR. The larger the input transconductance (Q1 Q2 )or R1, the larger the common mode rejection ratio.

标题

谢谢回复,请问这是bipolar结构里独有的吗,还是cmos差分对
也可以用这个R1。

标题

我印象里,提高尾电流源的输出阻抗是可以提高共模
抑制的,但是在别人的这个电路里,我看到专门在尾电流
源的旁边并了一个大概40K的电阻,所以就不知道
为什么并这个电阻

用电阻做尾电流,
Q3应该是个开关控制,一般R2要比R1要小,如果不出意外你的R2应该在4K左右。
这样调节开关Q3,可以实现不同的尾电流,对于如果作为LDO中的放大器,一般可以调节不同负载下对于主放大器的参数。

标题

不是的,外面有和Q3镜像的管子,所以Q3,R2是构成尾
电流的。这个R1就不知道什么作用了



不会吧,   那你的R2是多少呢? 这个也能镜像?



    我又发了一个图(新的帖子),你再帮我看看,谢谢

   那要是吧R1断开了  CMRR就无穷了?·····
