运放的输出阻抗
录入：edatop.com 阅读：

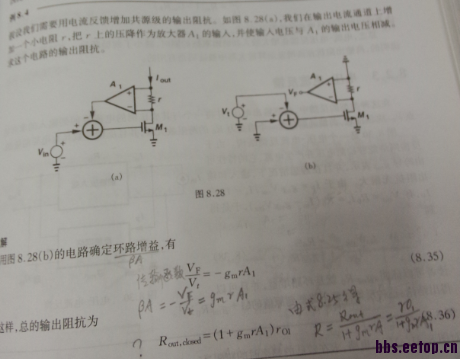

如上图。拉扎维模拟CMOS集成电路设计217页例8.4，
Rout,closed为何是（1+Gm.r.A1）Ro1而不是Ro1/（1+Gm.r.A1）?
This is because it sample current @ output end and mix voltage @ input. Sampling current means parallel that is shunt mentioned in book.
输出到输入的反馈是电流-电压反馈，反馈网络的输入是取自输出电流，反馈网络的输入阻抗是与开环的输出阻抗串联的，所以闭环的输出阻抗增加了
你采用的公式是书中的电压电压负反馈 （电压串联负反馈），而图2.8的是电流串联负反馈形式，不能使用公式8.25
