PLL中VCO设计的求助

最近在做一个10MHZ左右的PLL时钟发生器（0.13um）,我想请问一下VCO应该如何选择?
差分环形振荡器可以做么?但是感觉寄生电容相对较小，外加电容?有无这个必要?

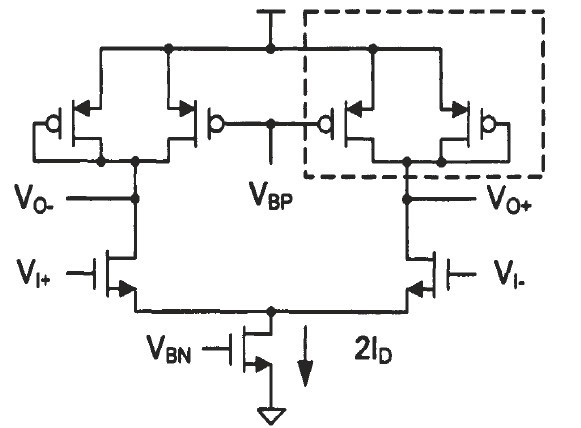

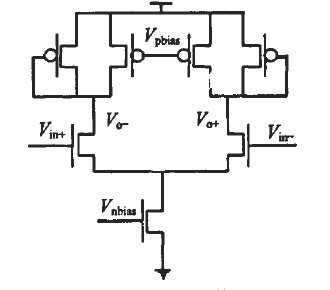

还有就是看对称负载的环形振荡器的振幅是VDD-VBP.那么在VIN=VDD时,VO=VBP，此时差分对管NMOS饱和会得出VBP≥VDD-VTN，负载
PMOS饱和会得出VBP≤VDD-VTP，是否有错?是NMOS不需要处在饱和区么?
谢谢！

10M 对管子要求不高的，寄生负载大一些就可以了，功耗也不会很大，可以做的很低

0.13um 设计10MHz，有点小材大用

    恩，谢谢，是有点，不过导师要求0.13的，我看的paper都是GHZ的。如果要做的话，依靠寄生电容可以达到10MHZ么，我计算的时候感觉管子的W.L太大了，加个负载电容可行么。还有就是在VIN=VDD时，此时输出管子好像没法满足饱和状态?

SPEC 要求的就要做怎么能说大才小用呢。28nm也需要做32K的时钟呢。
VCO中的管子可以工作在线性区，但是电流源不能。用交叉耦合的VCO比较好，可以多用几级，电流小点，甚至加些cap，频率就下来了。

    恩，谢谢你的意见，现在VCO基本设计好了，把各个管子的尺寸弄大了点，然后5级电路，最后加个整形电路，基本调好了。

整体功耗能做到多少?

你好，我最近也是刚刚做VCO，想请问一下你这个图的MOS管的宽长比是根据什么确定下来的?
