关于LVS的错误如何修改
录入：edatop.com 阅读：

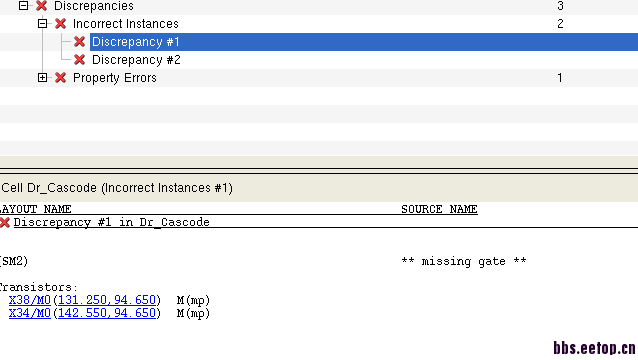

各位大神好，我最近在学习LVS的一些问题，总是出错，快被逼疯了。现在遇到了两个问题，一个是器件的参数不对（下图）[img]file:///E:\qq下载\1150254707\Image\C2C\63MLVDYE2UD__{X[JQ}CP~P.png[/img]，这个事因为在画版图时为了布局，把电容拆开了，结果最后就出现了个这。，这要怎么修改啊，
[attach]628140[/attach]
还有一个问题就是器件不正确，但是这个叫SM2 的管子我没有用啊，这怎么办啊，求大神给个招啊
[img]file:///E:\qq下载\1150254707\Image\C2C\63MLVDYE2UD__{X[JQ}CP~P.png[/img]
[attach]628140[/attach]
还有一个问题就是器件不正确，但是这个叫SM2 的管子我没有用啊，这怎么办啊，求大神给个招啊
[img]file:///E:\qq下载\1150254707\Image\C2C\63MLVDYE2UD__{X[JQ}CP~P.png[/img]
1.在原理图里把电容按照版图也拆开
2.高亮SM2管子啊，看看在哪里?这种情况一般是两根线短接造成的
好的 谢谢，我先瞅瞅
那个SM2 显示missing gate 是什么啊
SM2的栅极有问题，没接或者没被识别出来
