全差分SC_CMFB——稳定性分析
录入：edatop.com 阅读：
如图一所示——全差分运算放大器_SC-CMFB
[attach]627782[/attach]图 1 放大器原理图

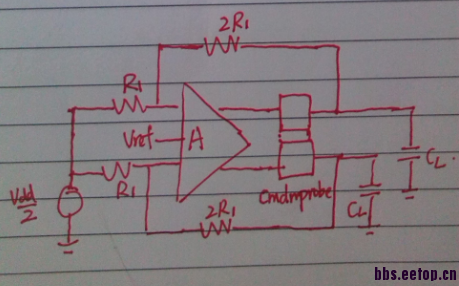

stb 测试电路板
[attach]627783[/attach]
图 2 stb仿真曲线
[attach]627784[/attach]
相位裕度如图所示：74deg
大家好：
设计时，搭建了如下所图3示测试电路，正负输入电路输入相等电压，
共模电压Vref为跳变电压为0.1V跳变信号（从1.6V跳变为1.7V，历时10us）；
观察分全差分输出端口Vout+/Vout-时，输出发生震荡。
什么原因，设计的相位裕度大于60deg，为什么还会发生震荡?
期待您得答复
图 3
[attach]627782[/attach]图 1 放大器原理图
stb 测试电路板
[attach]627783[/attach]
图 2 stb仿真曲线
[attach]627784[/attach]
相位裕度如图所示：74deg
大家好：
设计时，搭建了如下所图3示测试电路，正负输入电路输入相等电压，
共模电压Vref为跳变电压为0.1V跳变信号（从1.6V跳变为1.7V，历时10us）；
观察分全差分输出端口Vout+/Vout-时，输出发生震荡。
什么原因，设计的相位裕度大于60deg，为什么还会发生震荡?
期待您得答复
图 3
看不到仿真图
这个事连续阶段的，不知道你有么有单独的仿真共模回路和放大回路的相位裕度
