振荡器，瞬态仿真和谐波仿真的问题。
录入：edatop.com 阅读：

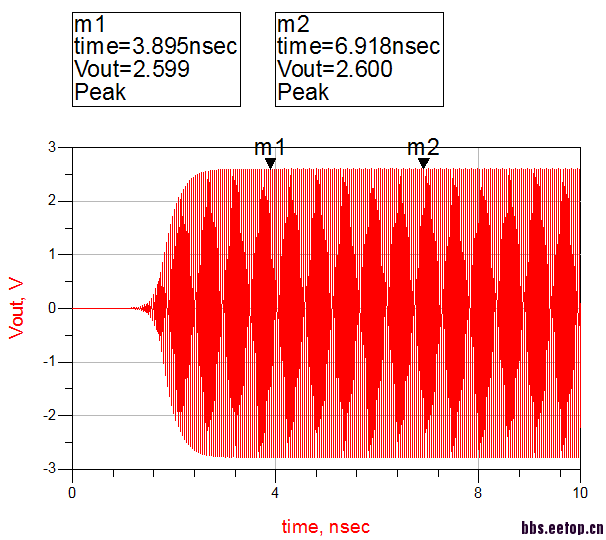

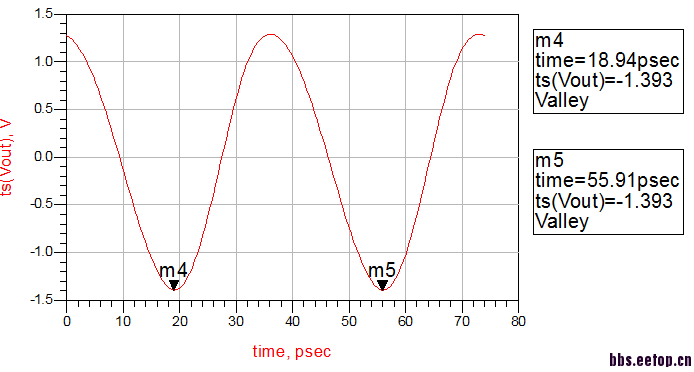

下面是同样VCO结构的仿真，频率为27GHz，一个是瞬态仿真、一个用的是谐波平衡仿真，但两者输出信号幅值不一样，而且频率也相差1GHz以上，请问是以哪个仿真为准?谐波仿真的输出幅度1.4V更接近计算出来的结果，但我看论文好多都是用的瞬态仿真，不解求指导。
路过，帮顶！
瞬态和谐波平衡一定是一致的
一个最可能的原因是，用于帮助谐波平衡收敛的瞬态前导时间过短，从第一个图可以看到4ns时振幅已稳定，你将HB的前导改为4ns试试

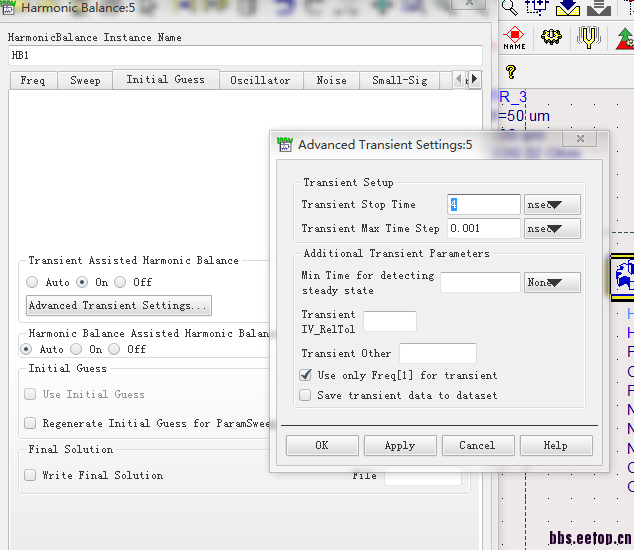

谢谢啦，请问你说的前导时间是在Transient Assisted Harmonic Balance设置吗，如下图，如果是的话，结果还是不变。心伤~

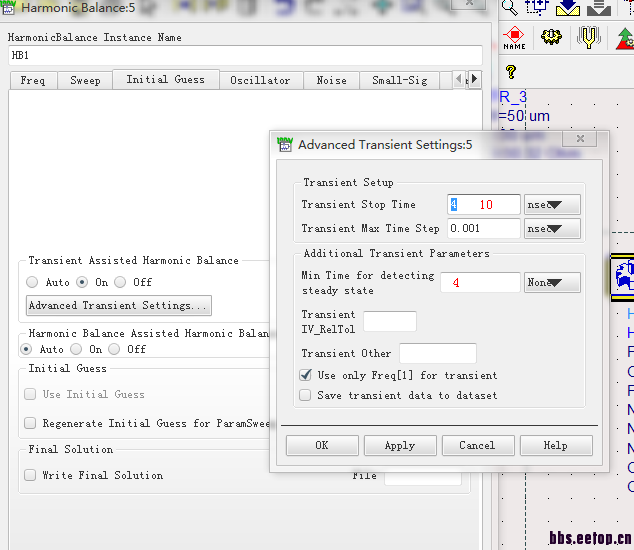

如下图设置
