跨阻放大器（TIA）,输出交流电压峰值超过电源电压
录入：edatop.com 阅读：

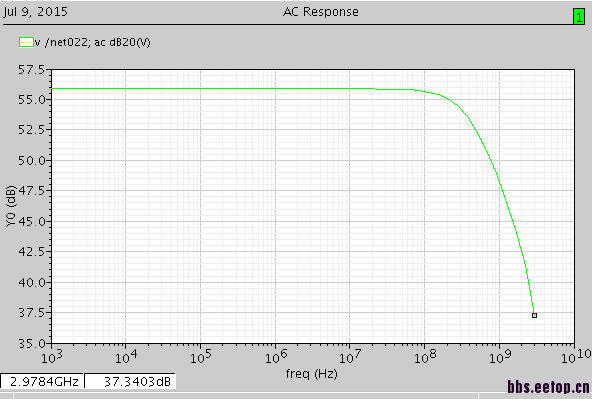

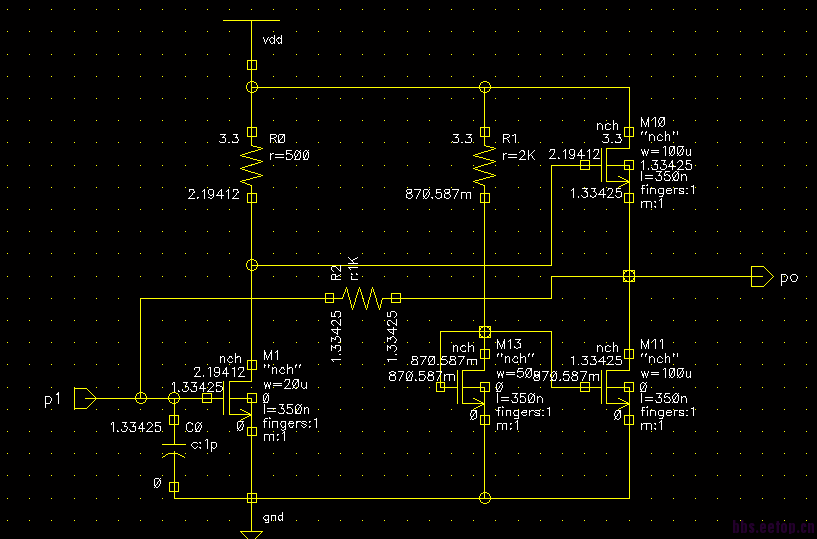

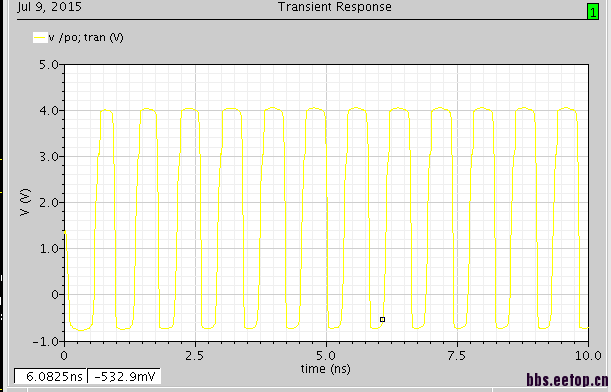

搭了个跨阻放大器，电路图如图，交流仿真显示跨阻增益为55dBΩ，即500Ω的样子。现在输入5uA电流，输出电压峰值本应为2.5mv左右。实际仿真结果峰值却为2V,是仿真有问题?还是电路结构有问题?
自己顶一下，求解答！
那是因为你直接认为输入端为虚地了，所以输出是电流乘以反馈电阻。实际上你的电路中，前馈放大器提供的增益是有限的甚至非常小，导致输入阻抗很大，你做一个简单的模型推导一下就会知道，Vout=Av*Rf*In/(1+Av),当且仅当Av足够大时才成立！
放大器的电压增益Av确实小，但是输出峰值超过电源电压怎么解释呢?
