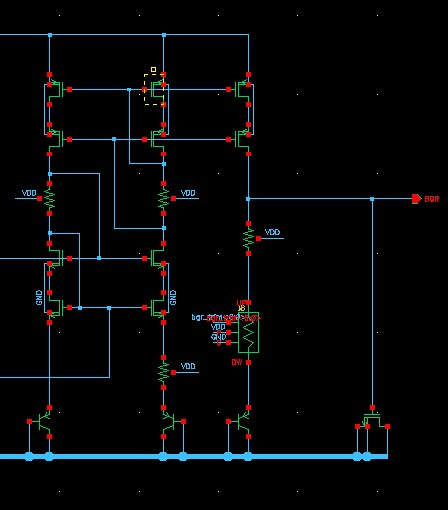

Bandgap的PSRR问题请教

没有人看见么，自己顶起来

调节输出上面两个P管，vds越大越好，注意衬底连接

    谢谢，如果我增大了vds，流过两个pmos的电流会减小，前两路的流过三极管的电流与输出端的电流会有很大差别，这样在流片的时候，是否会引起die to die的很大差异

    说明N管不饱和了，所以你这个结构要全corner都ok，电源至少要1.8以上，如果能再高点那么就比较容易做PSR，否则很难。可以换结构用运放

    现在仿真corner，所有管子都处于饱和状态，有点害怕流片后，偏差更大，以前遇到过这个问题。这个是用在电源管理芯片，对功耗要求很严格，如果用运放的结果，功耗卡不下来。

    mc仿一下就大概知道了

    好的，多谢

現在耗多電流呢?

    总体不到3u

你最大耗電要求多少uA?

    最大就只能3u，现在是2.5u，用在电源管理，不能大了

请教下小编哈，这个结构的PSRR如何推导?

沒有OP，那gain就太小，就沒有機會了，那只能輸出端放大電容了。

还有问下小编，你的仿真电源电压是多大

   请问小编，为什么增加vds能提高psr啊?新人请指教

   简单来看，要psrr好就是电源对输出影响小，也就是电流镜阻抗和下面阻抗的分压问题，下面不变的话，电流镜阻抗越大越好，通过相同的电流，电压大阻抗就大

   谢谢小编的答复。增加vds是不是会增加电流啊?id=1/2*k*(Vgs-vth)2*(1+lamda*vds)，而ro与id成反比。这样会使上面cascode管子电阻减小。请问我的理解哪个地方有问题啊


ID不变，改变K*(Vgs-vth)，vds就会相应变化，PSR是大信号不看avds/aid，看VDS/ID

    谢谢你的耐心回复！明白了！应该是拉扎维483页的图吧

学习了

为什么PSR是大信号，能解释一下吗?新手
