电流镜负载问题 请教~~~~~
录入：edatop.com 阅读：

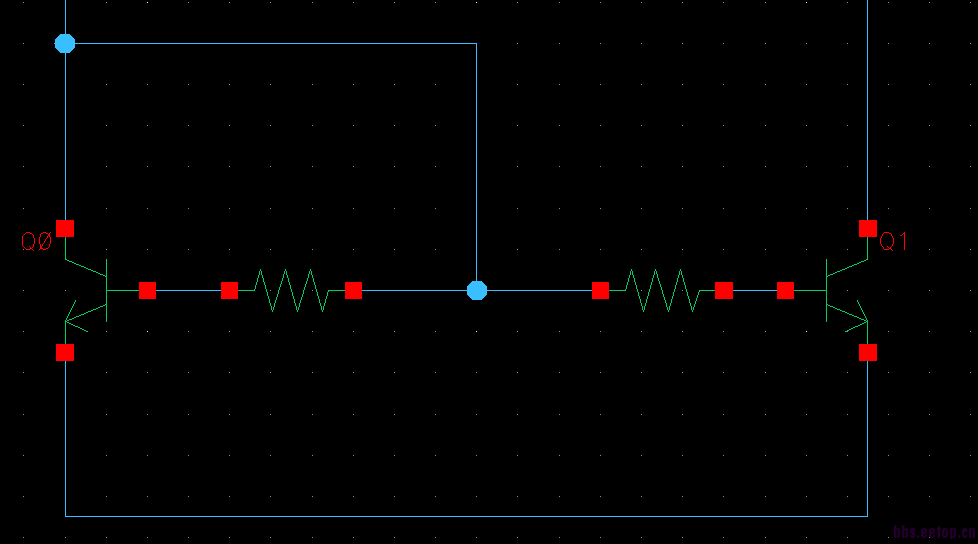

请教：图中电流镜基极的两个电阻的作用。
个人以为：因为后级是一个PNP射随器，且输出电流要求比较高，所以Q4的基极电流会流入Q1，若没有电阻，则I1=I0，所以会使得I2>I3，引起严重的不匹配。加入电阻后，适当调整比例可以保证输入管的电流匹配。
不知道这样理解对不对，或者还有什么其他用处?
求教牛人！
自己顶一下
木有人……………………
搞bjt设计的人少
觉得小编的想法是对的，通过匹配电流进而改善输入管offset
还可稍微的提高Q0的集电极-基极电压?
offset
那两个Res 多大?几十K的范围?
offset多点
