关于用Cadence对VCO进行噪声和pnoise仿真时存在的疑问

录入:edatop.com    阅读:

我在做VCO噪声仿真的时候,遇到了一下几个疑问:

1.
相位噪声是VCO的一个很重要的参数,但是在进行相位噪声的仿真时,出现了pnoise modulated项,问一下pnoise modulated是什么意思啊?

2.
看下面的图,pnoise选项下,output noise 和phase noise 有什么区别吗?



3.
看下面这个图:

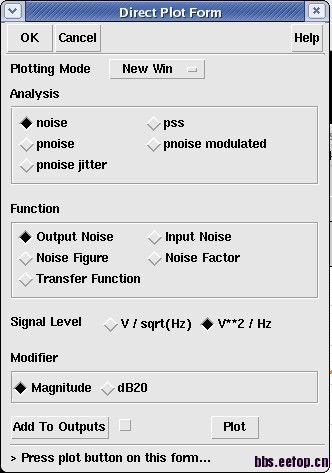

这个图与上面不同的是在analysis项选了noise,并且下面的function选项里也出现了output noise,这个和上面图中pnoise选项下function下的output noise有什么区别?



4.
再看下面这个图:

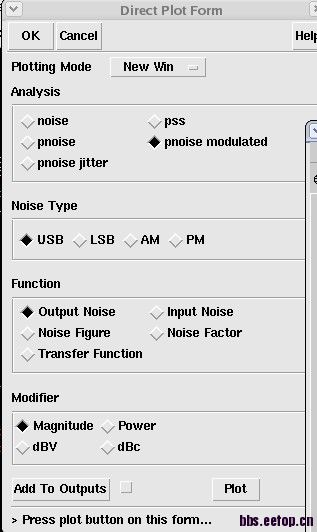

这个图analysis中选择的是pnoise modulated ,但是function中也有个output noise,求解释!




5. 还有,在noise和pnoise仿真参数的设置时,

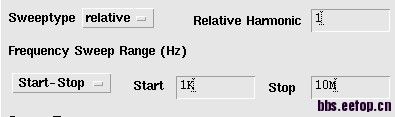

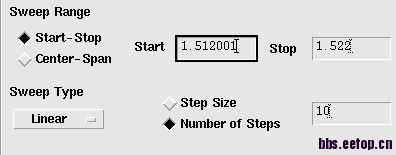

就像上面这两个图中看到的,在上的是pnoise的frequency sweep range设置,下面的是noise的frequency sweep range设置,两个频率的设置是什么意思?是在两个频率范围内扫描还是在一个固定频率下加上一个频率波动来扫描?

问完了,问题有点多,但是搞得我很烦!各位大哥回答的时候请把答案对好入座哦。谢谢

先说pnoise!=noise分析,这是两个不同的分析,针对不同的电路,所以没可比性。
至于output noise,指你在哪里看到的noise,自然pnoise和noise分析都有这个选项。你仿真时不是需要设置输入输出吗?就是给这里用的。
然后pnoise modulated 应该是对pnoise 分析之后的后处理。你可以自己比较一下若干结果。我手上一没有文档,二记得文档似乎这里讲的不全,所以只能自己猜各个结果的关系。
至于扫描的频率,你得了解pnoise的含义,relative那项就定义了pnoise的频率是从哪里开始。而noise分析里频率一定指的是绝对频率。

Thank you.


回答的很好

回答的很好

回答的很好

你要搞清楚相位噪声和噪声的区别及定义,要注意设置的相对量和绝对量
