高手帮我看看流水线ADC里的运放是否建立到位？

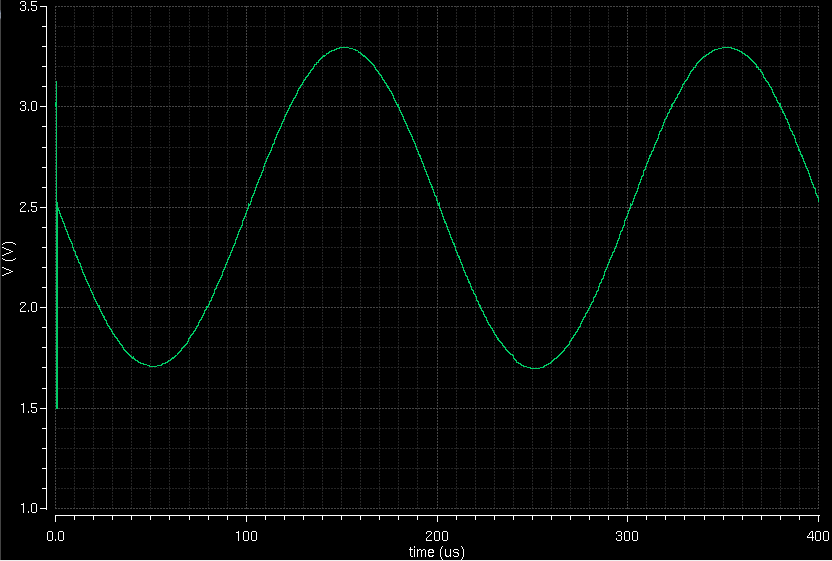

最近做了一个流水线ADC，输入正弦波，再用理想的DAC转换成模拟波形，如下图

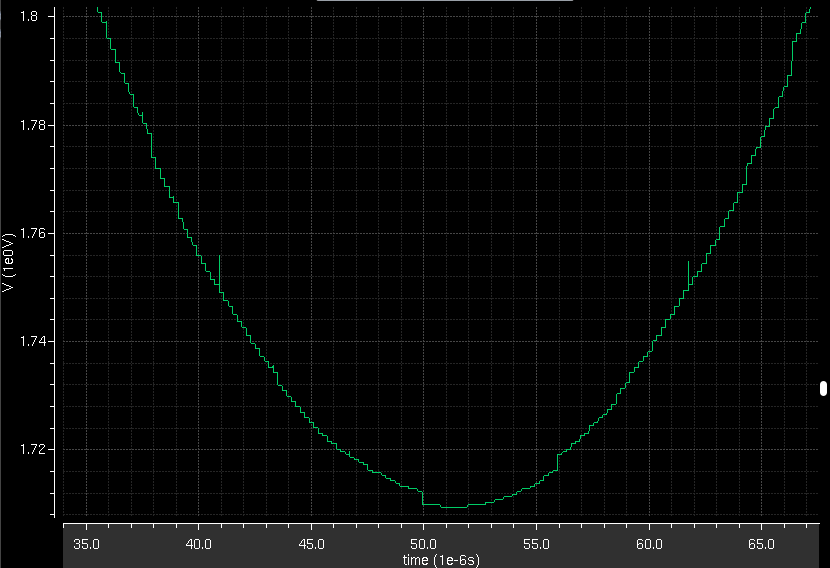

将细节放大后，发现波形失真，好象输出数字码比正常者值要小

波形失真的原因是不是MDAC里的运放建立不完全?设
设计方案里采用了2.5Bit MDAC和1.5Bit MDAC，建立过程如下图：、

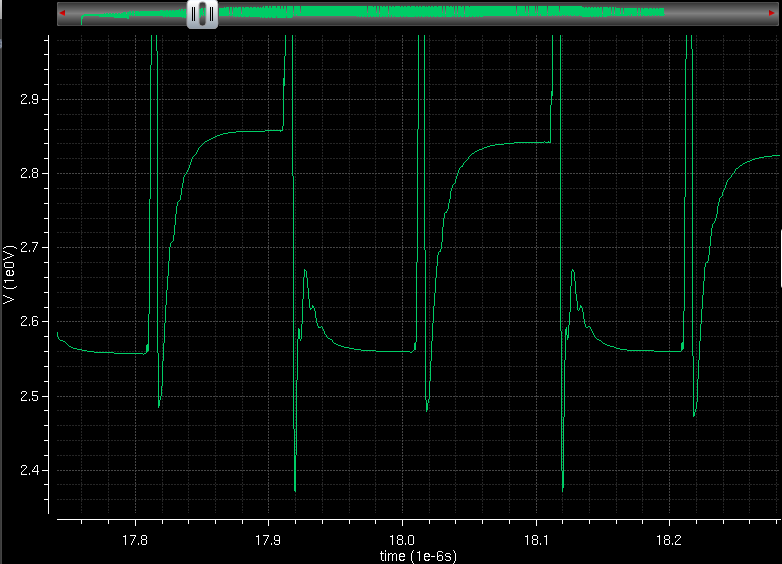

（2.5Bit MDAC建立过程，见上升沿）

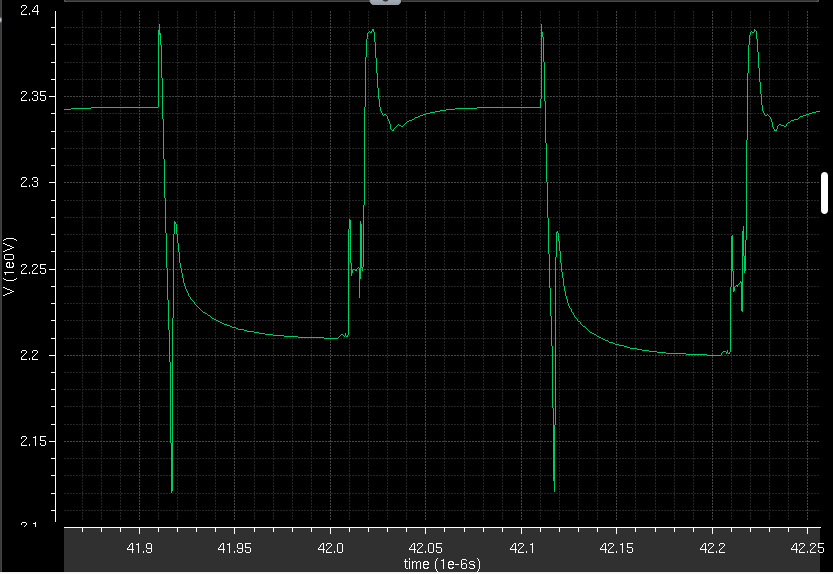

（1.5Bit MDAC建立过程，见下降沿）

请高手帮我看看，MDAC的运放建立是否完全?误差是否在设计合理范围内?
运放建立正常的依据是什么?

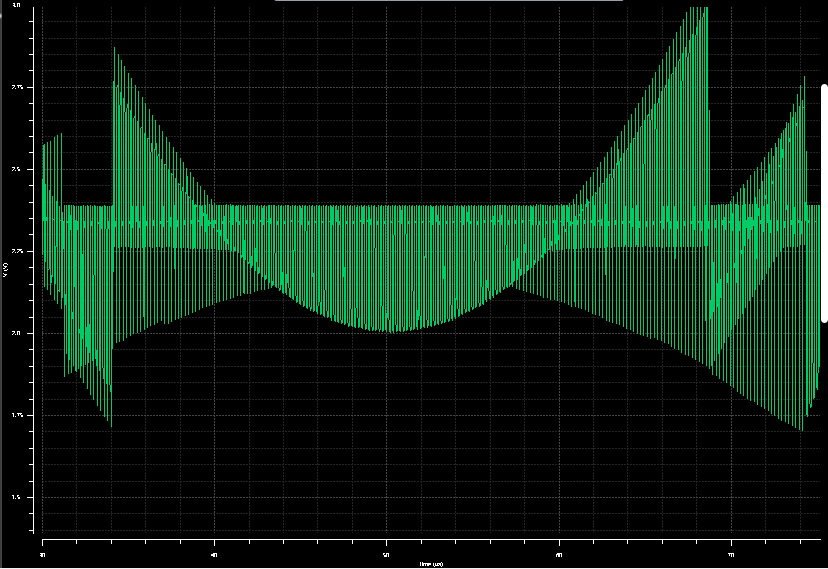

另外，MDAC的输出波形里有很多很大的毛刺?是否正常?
如何消除这些毛刺?

谢谢

1. 总的ADC多少位?一般如果12位，第一级2.5bit的话，运放需要建立的精度需要在10位精度0.5LSB以内。
2. 输入范围Vpp=1.6V? 电源电压5V? 运放什么结构，输出摆幅是否够?
3. 运放相位域度多少?

看起來有missing codes,gain error太大！

   1、 ADC是12位，输入信号幅度是+/- 1V，第一级MDAC输出要10位0.5LSB，误差电压是不是需要1/2^11=0.0005V?
   2、第一级2.5b MDAC运放是带增益自举的折叠共源共栅运放，后面1.5b MDAC是折叠共源共栅运放，电源电压是5V，输出摆幅1.5-3.5V应该足够
   3、第一级运放相位裕度好像70度

    是运放的增益误差太大是吧，SHA和第一级2.5b MDAC的运放增益是105dB，后面大概是85dB。是不是因为在采样时间内信号建立不完全?
请问SHA的建立误差是不是要做到1/2^13=0.0001V? (信号是2.5+/-1V)，第一级MDAC的误差小于1/2^11=0.0005?后面逐级增加?

非運放增益誤差太大,是指MDAC's transfer function -> Vout=G*(VIN-Vdac)的gain "G" 誤差太大,其誤差來源主要是 finite OP gain, finite settling time 及 capacitor matching.
你的運放增益足夠,如果仿真時VREFP,VREFN是採理想電壓源,那就仔細檢視因settling time不足導致信號建立
不完全的gain error.
SHA建立誤差的規格合標準,第一級MDAC的規格約佔1/16LSB的DNL誤差.

也可以看下是不是两相不交叠时钟的不交叠时间太长了

帮你顶一下

同求…………………………

学习学习

learn of this ！

同问,谢谢

Gooooooooooooood。懴馟蕫枌謬

信元不够了。

你为什么把直接对ADC 交流输出结果做FFT，看SNR和THD呢? 用个DAC转回来，似乎更麻烦，当然DAC理想的话，应该是没有问题的。
