单端转差分电路

analogLib
idea_balun or vcvs

我不是用于仿真，是芯片的一部分，将外部正弦输入信号转成差分正弦

随便找一颗全差分的op amp， 单端输入， 就差分输出了

开环的效果肯定不好了。要求信号质量的场合都是闭环的。只不知小编需要的增益多大?

就是简单的转换一下，对增益没有特别要求。我现在偏置尾电流用一个MOS提供，输出的差分不对称，如果把尾电流换成理想电流源，就对称了。

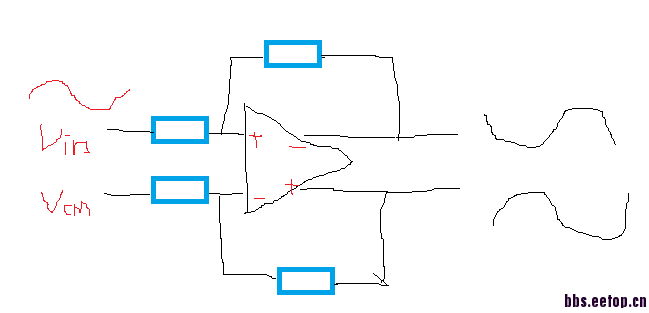

全差分运放，一端共模电平，一端信号输入。电阻反馈，输出两端就是差分信号！

用三个放大器简单连成一个反馈网络~

正解。

... 还不如搞一个变压器呢

全差分运放，一端共模电平，一端信号输入。电阻反馈，输出两端就是差分信号！
那位大大可以针对这句话给个完整示意电路?不胜感激！

有道理啊

同求啊！

同求~

哎，我也遇到了这样的问题，输出的信号幅值相等，相位相差180度，可气的是直流偏置不一样，刚好差个共模电压值。怎么破！?

   运放必须是带共模反馈的全差分运放.性能取决于运放的带宽和共模抑制比.

求小编分享电路图呀 再次拜谢呀
