spectre 选择仿真模型？
录入：edatop.com 阅读：

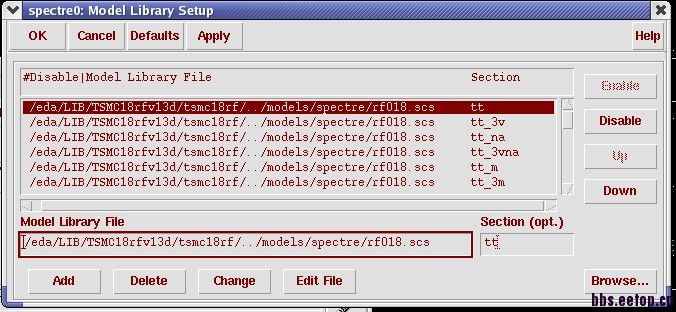

各位网友，本人采用用tsmc 018rf μm PDK工艺库设计一个运算放大器，用cadence spectre仿真电路，可是在spectre仿真选择模型库时，貌似看到的都是rf018.scs模型文件，那是不是说这个工艺只针对射频电路的仿真。但是此模型文件里面又包含了什么tt，ttrf，ttmim等section段（见图），这些section段是什么意思呢?如果我选择tt section段的话，是针对普通模拟电路仿真的吗?现在被这个东西困扰太久了，一直搞不懂TSMC018 RF PDK工
艺库是不是只针对射频电路设计。
如果你用的只是普通的1.8V管子(pmos2v,nmos2v)，那么tt就可以了。如果你还用到了3V的，那tt_3v也需要。
建议里你仔细阅读一下rf018.scs这个文件。里面有详细的说明 。
您好，刚才我看了rf018.scs文件，里面提到两种模式，一中是RF模型，尾缀多了RF字样，如：tt_RF，tt_RF3v，另一种是baseband模型，尾缀没有加RF，它是针对普通IC电路的吗?我记得有人设计运放使用的是TSMC018工艺，但仿真的模型是M018.SCS模型库！
谢谢分享
