启动电路怎么仿真

录入：edatop.com 阅读：

这个是论文上的仿真的启动电路的图。这个用瞬态怎么仿真啊?出不来啊，求指导

电源和输入加成阶跃响应，注意信号的时序

带隙电压。是不是把电压改成方波信号进行瞬态仿真，可是结果不对啊

不是方波，应该加成阶跃响应。
将vdd加成pwl信号源：100n时，0V；100.1n时，vdd。然后跑一下吧。

好的谢谢

按照这个方法，原先的基准带隙电压的输出电压为1.25V左右，加上pwl后的输出电压为2.05v,知道这是为什么吗?

就是你的启动电流有问题，也许DC是可以的，但是tran 是有问题

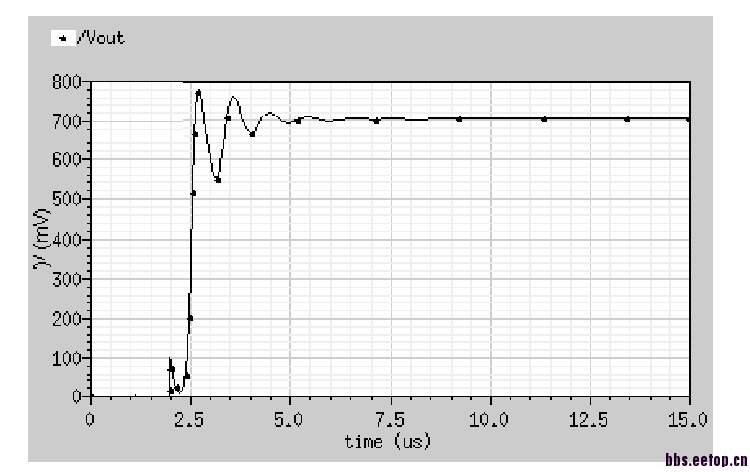

上图

。刚看到你发的另一个帖子，解决了就好了。

除了用vpwl，另一个方法是在Simulation Setup那个选项卡里面设定initial value，作用大概是和vpwl一样。如果你用的是virtuoso的话。
