help help help hspiceD in IC5141

在ADE中已能使用hspiceD 仿真反相器
但是，我在下面图-1中 的VI V2中说有什么vo设置，不能创建网表，请问该怎么设置呢?
还是V1 V2不是像我那样子加的
还有hspicerf仿真器如何添加到ADE的Tools中，在手册上看到有。

PS:以前没使用过hspice
谢谢

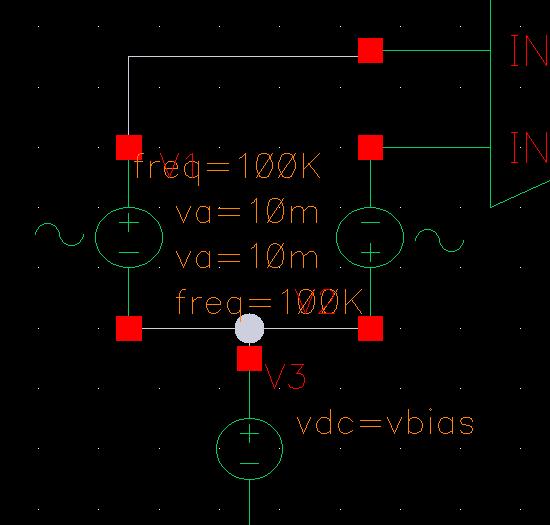

V1 V2 是差分小信号

V1 V2 是差分小信号

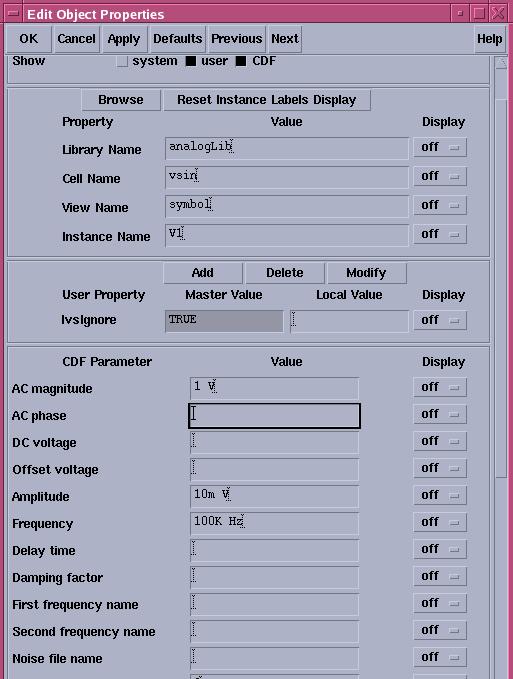

V1 V2 的设置

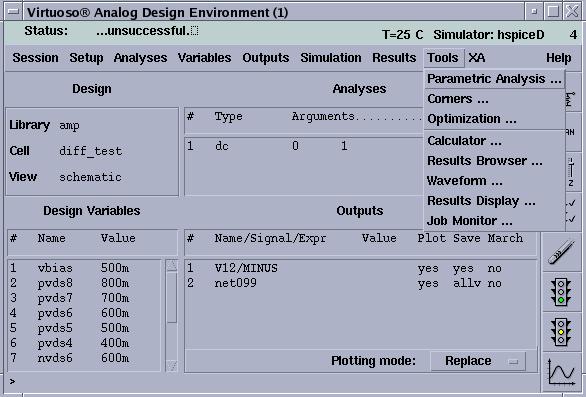

ADE

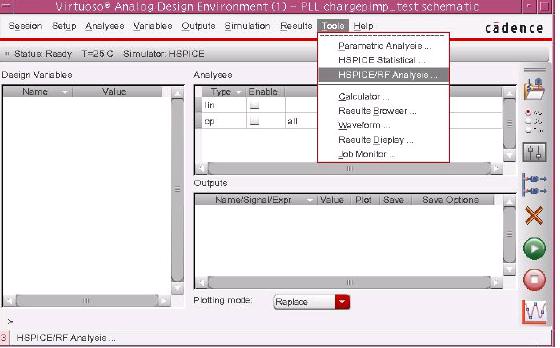

手册中tools菜单有hspicerf

图-4 的文字是
\r t
\a sevNetlistFile('sevSession1 'create)
\o generate netlist...
\o Begin Incremental Netlisting Apr  7 14:39:59 2010
\o WARNING: 'simTermNamePrefix' is not used currently. It had a value of '_term' last time netlisting was done in this current run directory. Re-netlisting the entire design.
\o Netlist Error: The V2 instance has a missing parameter vo.
\o
\o Netlist Error: The V1 instance has a missing parameter vo.
\o
\o End netlisting Apr  7 14:40:00 2010
\o ERROR (OSSHNL): Error(s) found during netlisting. The netlist may be corrupt
\o  or may not be produced at all.
\o To generate correct netlist, fix the errors and re-netlist.
\o       ...unsuccessful.
\r nil
\a hiResizeWindow(window(1) list(56:185 781:346))
\r t

去掉 V1 V2 能仿真   V1 V2该怎么设置呢  高手指点一下

顶一下

用vcvs 來產生差分信號試試.......取代v1, v2

好像由本何乐年写的介绍仿真的书里有写

我也是这个问题呢。好像是model 的问题，之前一直用spetre 仿的时候是好的来。

vo是那个offset voltage吧?

v1 v2 前几个没用的参数 都写成0

请问你是如何解决的，请附上操作步骤

v0指的是offset voltage，设为0就行了

DC voltage and offset voltage 应该要设定

   数据库损坏了
