求教各位关于PLL里电荷泵仿真问题

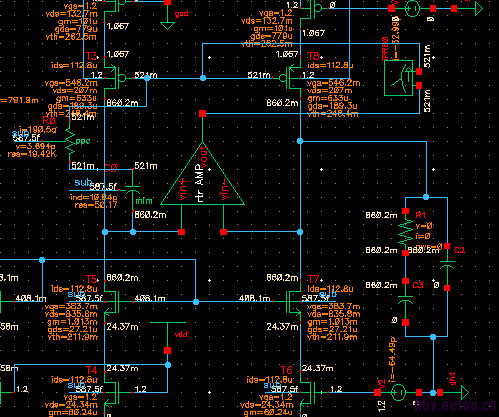

电荷泵用了误差放大器钳位，当开关都闭合时同时存在正反馈和负反馈，这时用stb仿真，我需要仿真电荷泵输出电压（同时也是放大器的输入电压）从0.2-1V时的相位裕度，想问一下这个0.2-1V的电压如何加上呢，直接给电压源会影响正反馈的通路，结果就是和开关断开的结果没有区别

有木有人啊?

AC开路，DC短路的元件，超大电感或者电阻啊

   谢谢指点！我用了一个大电感，仿的结果应该是对的，确实是存在不稳定的状态。请教一下你知道这个电荷泵如何能实现较好的动态匹配么?静态匹配可以做到，但瞬态仿真的结果会有过冲、振荡的电流存在，经过滤波器也不容易稳定好。

谢谢指点！我用了一个大电感，仿的结果应该是对的，确实是存在不稳定的状态。请教一下你知道这个电荷泵如何能实现较好的动态匹配么?静态匹配可以做到，但瞬态仿真的结果会有过冲、振荡的电流存在，经过滤波器也不容易稳定好。

回复 3# jamesccp

    谢谢指点！我用了一个大电感，仿的结果应该是对的，确实是存在不稳定的状态。请教一下你知道这个电荷泵如何能实现较好的动态匹配么?静态匹配可以做到，但瞬态仿真的结果会有过冲、振荡的电流存在，经过滤波器也不容易稳定好。

额，网不好，发了三次

DC 0.2~1相位裕度都够吗?

回复 8# miklystone

    仿真结果如果正负反馈都存在的话某些电压点裕度就不够了，我在想两边电路是完全对称的，正负反馈深度也是几乎相同的，一个周期内开关同时闭合的时间很短，所以整体上肯定是负反馈。但是在闭合的这段时间内，可能是因为这边LPF作为负载，就会出现正反馈更强的情况，这该如何调整呢?谢谢！

   lpf作为负载，为什么正反馈更强?

回复 10# rong00i8

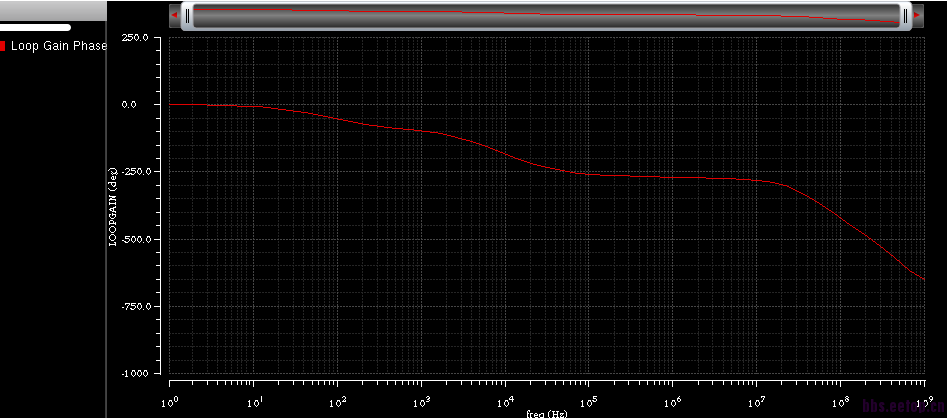

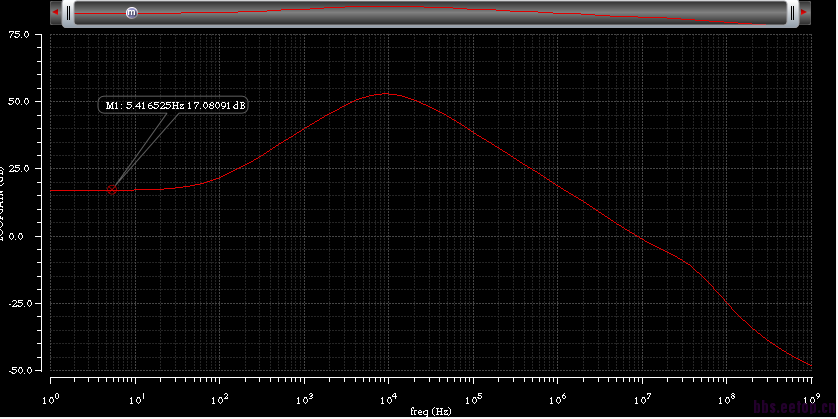

    可能是我理解有问题，仿真结果是整个增益和相位曲线在某些电压下会正反馈更强。有LPF的那端应该是极点更小，所以增益曲线会有一个上升再下降过程，但是最开始低频的时候增益是12dB,相位是0度。就是正反馈更强了吧，但不知道为什么
