运放参数仿真测量CMRR测量
录入：edatop.com 阅读：
何年华书上电路图：
公式：
要是我的运放不可以接成单位负反馈的形式，怎么办?因为输出的电平和输入共模电平不一样
下面是我的运放：
你可以考虑用个大电容隔直。
搞大点的，一个g吧。
是的，可以用么?
个人感觉，这个人的这本书上求cmrr的公式就是错的，建议看英文书
国人写这种专业书多是抄袭，根本不管对不对
我看过东南大学一个老师抄袭拉扎维的那个cmos设计书，上面错误不要太多
是的，这个其实抄的是allen的内容。小编可以再看下allen的英文版，可能会有所启发。
其实我两个都仿过。我都有疑问：

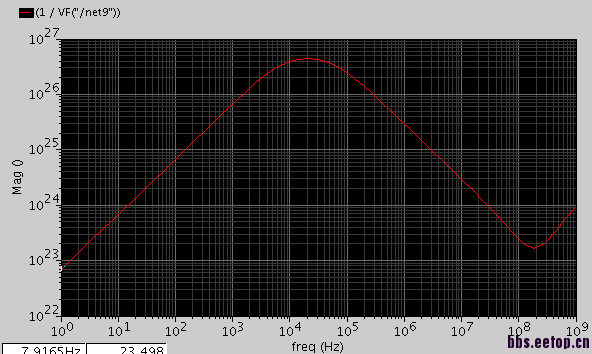

1.加了大电容的CMRR仿真图：
CMRR低频时有450dB?有这么大?表示怀疑。

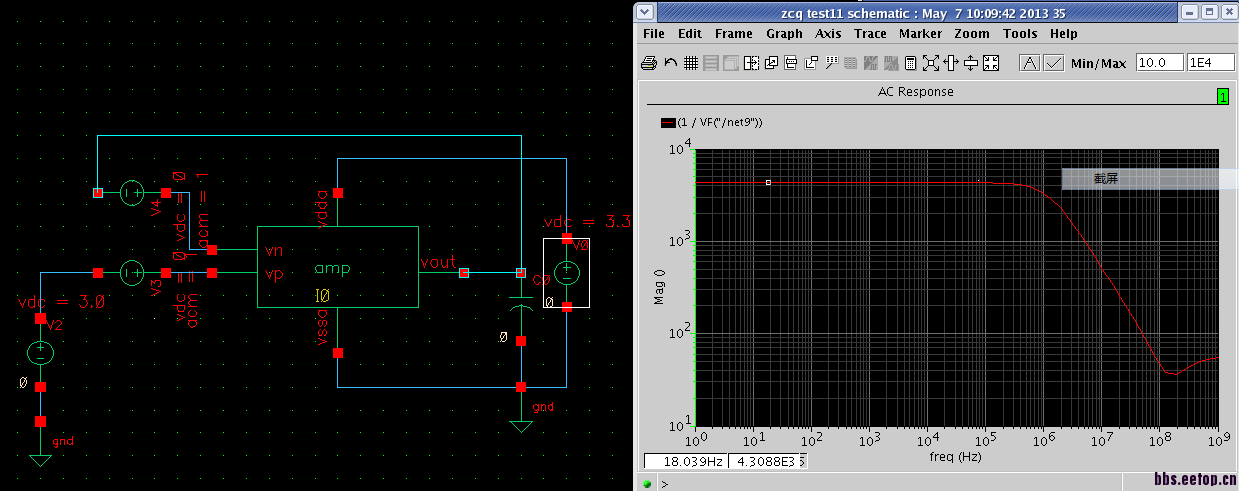

2.结成书上所述的电路时的仿真图：
CMRR低频时有72dB?但是运放Adm低频时有89dB。如果是对的，低频时Acm差不多有10dB+！?

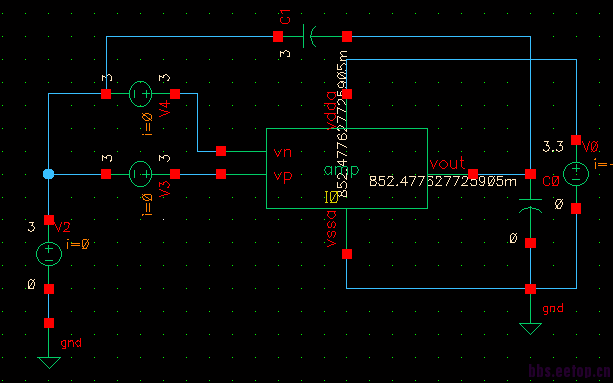

但是我注意到加了大电容的仿真电路图的时候，Vn,Vp直流工作点都是3V。
而没加隔直大电容的仿真图时候，Vn直流电平2.8V左右，Vp直流电平3V。
是不是和直流电平有关?

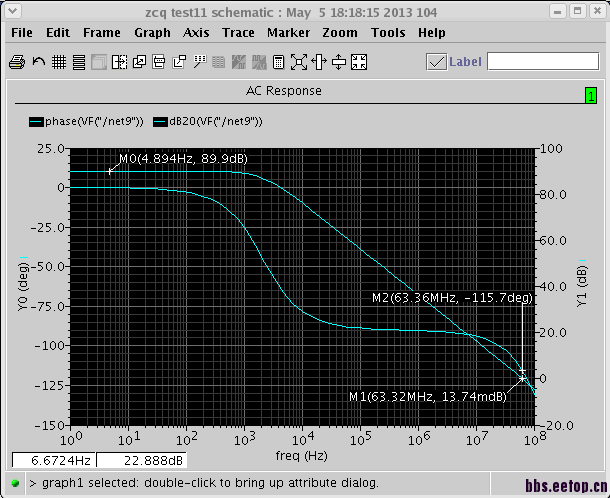

运放的Adm（仿真条件：Vn(dc)=Vp(dc)=3.Vn(ac)=1）

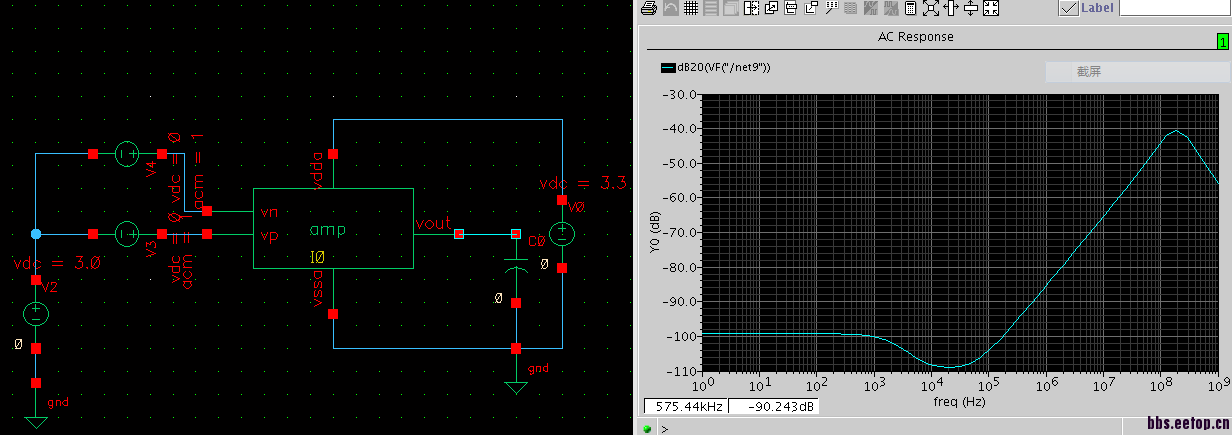

Acm(我不知道这样仿真对不对?)

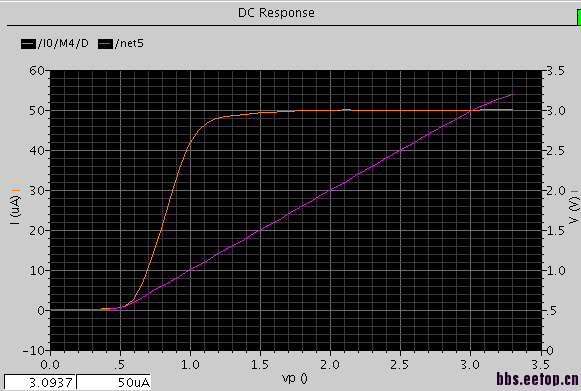

共模电平：

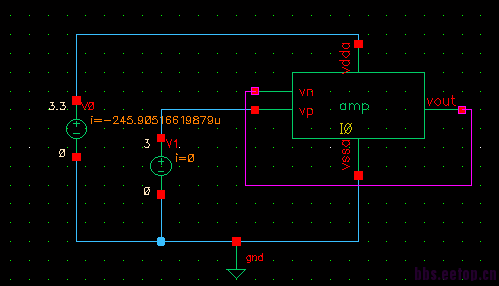

黄色的线是尾电流，测试的电路结成的是单位负反馈的。
求解！谢谢
小编你后来CMRR是怎么仿的?何乐年书上的电路图器件都是一样的，CMRR就只能是尾电流阻抗不是无限大导致的?
小编你粗来啊，如果不能接成单位增益的形式，那么怎么仿CMRR啊?
