输出接隔直电容的运放如何考虑频率响应和做频率补偿？

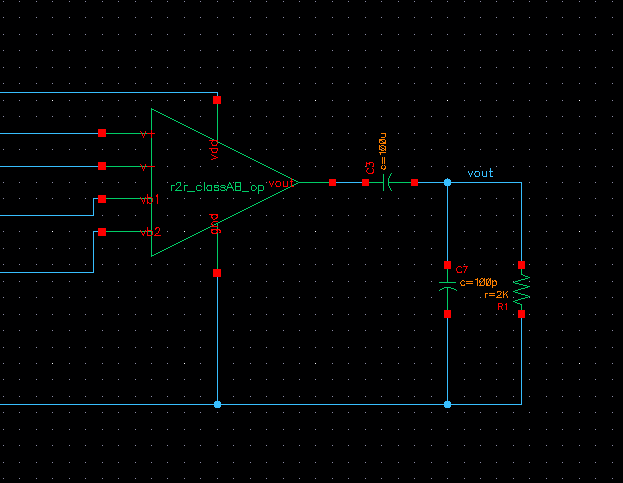

一般op amp都是单电源供电，比如vdd=0～3v，那么为了最大动态输出范围设置共模点在1.5v，若负载为低电阻类型的负载，那么op amp 直接接负载就会被影响直流工作点这种情况下，一般要接个输出隔直电容，隔直电容和低电阻负载组成了高通滤波器，那么这种情况下，该如何考虑运放的频率补偿呢?

是不是把隔直电容和低电阻负载看成一个整体，然后和普通运放一样考虑就行了?看成一个整体的话，就等效于一个超大的电容了?普通miller补偿就行了?
有没有哪位朋友做过阿，有什么推荐的文章?或者想去ieee搜索英文资料的话，该用什么关键字?

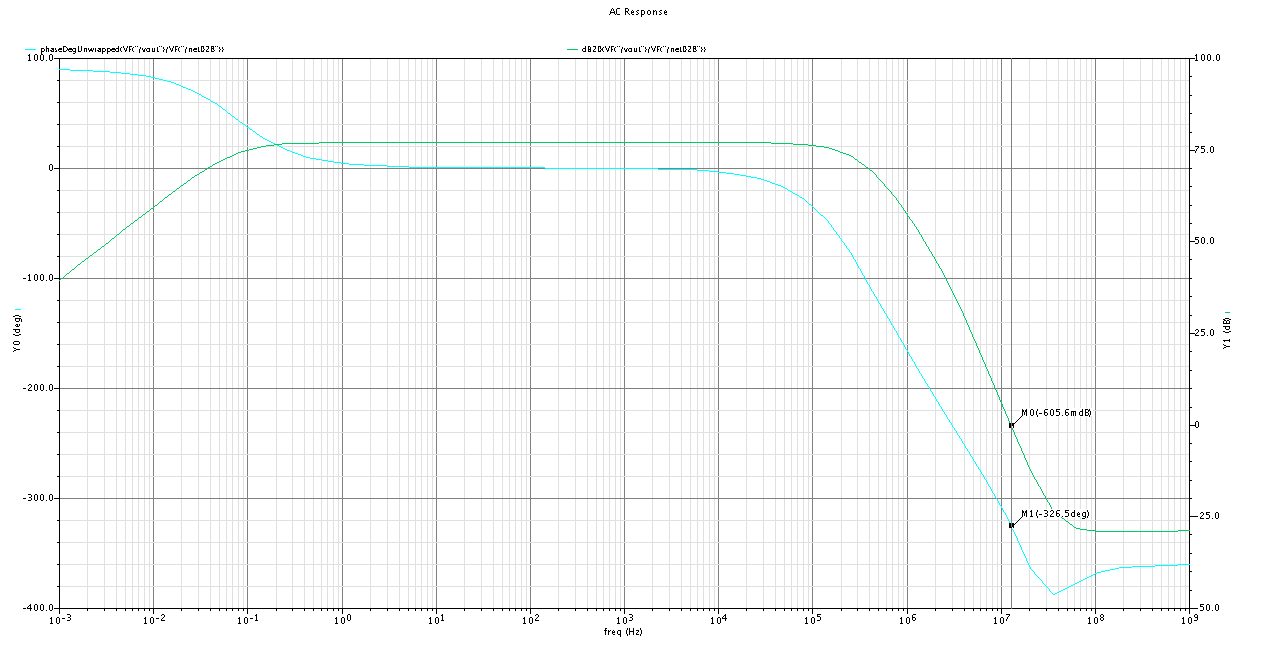

自己顶一下，根据这个帖子的讨论http://bbs.eetop.cn/viewthread.php?tid=125096&highlight=%CE%F3%B2%EE%B7%C5%B4%F3%C6%F7%B2%B9%B3%A5%BA%CD%BC%AB%B5%E3%CE%BB%D6%C3%CE%CA%CC%E2觉得接了隔直电容的运放应该是输出端为主极点（因为隔直电容太大），因此补偿方法应该是想办法让第一级的输出极点远离主极点，在没有任何补偿情况下

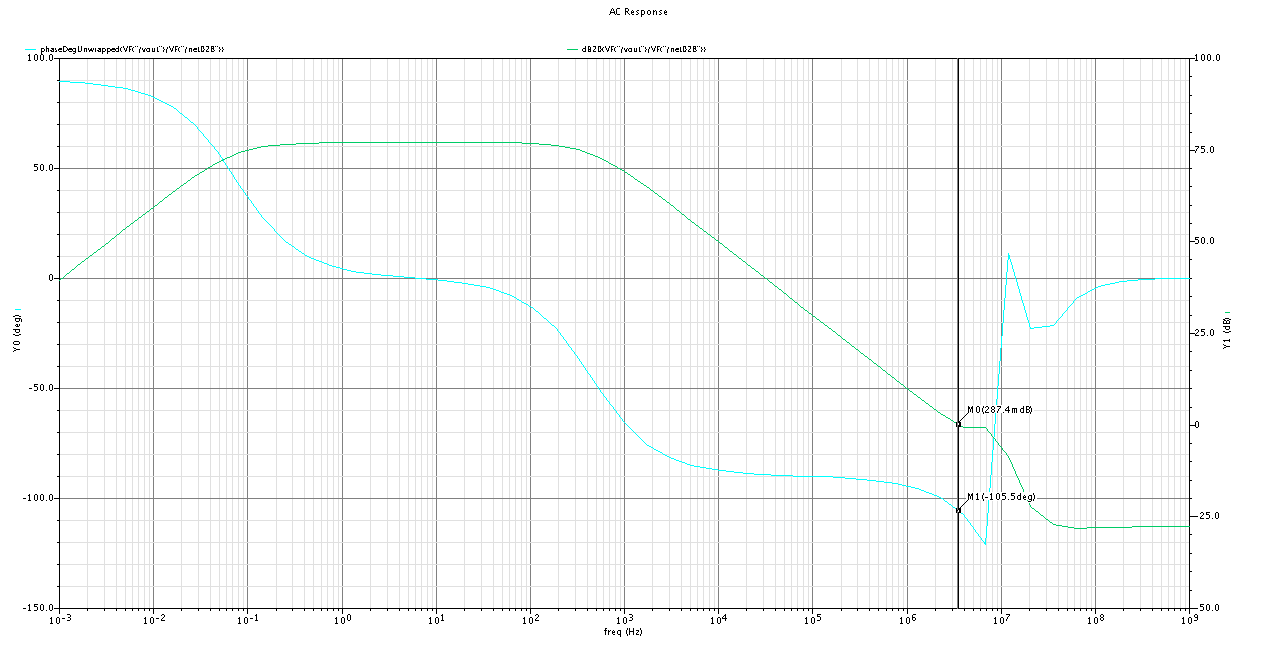

加了个8pf的米勒电容

如图可以看出，加了miller电容，相位裕度反而有70多了，真的完全不明白阿。

放大器是工作在环路里面的，你的放大器不是AB类输出的么，这只起到一个buffer的作用，并不影响放大器的增益，输出的工作点环路会调整的。

放大器工作在环路里通过负反馈确定直流工作点，若所带的负载电阻值比较小，如1k或者更小，又或者负载的电阻值处于变化的状态，比如（0.1k～10k）那么不加隔直电容的情况下，负载肯定会影响到工作点吧，变化的阻抗值也使得op点不好调整（?）因此选择加了一个大的隔直电容，而隔直电容和负载电阻组成了一个高通滤波器
为了降低隔直电容对放大器低频特性的影响，降低它的截止频率，由fL=1/2πRC，可得C取得越大越好，但是这样的话，感觉这个隔直电容把负载电容的影响给掩盖了，本来论文的目的是想做一个能够驱动大的负载的运放的，现在不知道怎么弄好了，而且有了这个隔直电容，运放还是要做补偿，感觉miller补偿好像就能满足了
谢谢回复！那个基本的bandgap我已仿真得到了期望的曲线，有60多的ppm，暂时就不准备弄了。

    我是这样理解这个问题的：现在你的放大器接在一个环路中，如果输出的工作点偏了，那么会怎么样，当然第一点就是你要设计足够的输出线性范围，比如说放大器的输出在vss+0.2~vdd-0.2的这个区间里面都还能保证一定的高增益，这个时候放大器的工作点的变化就会使得下一级的电路工作变化，当然这个变化也是不能超出下一级电路的共模输入范围的，总而言之，所有的电路都是工作在线性的区间里面，那么通过一圈环路的调整，这个输出工作点的变化就会到达放大器的输入端，很简单即使你的输出工作点偏了vdd-0.4那么多，这点点变化折合到输入端仅仅是(vdd-0.4)/Av这么多，如果放大器能够保持高增益的话，在放大器输入端仅仅需要做出几个mV的变化就可以将输出工作点调整回来。
   这也就是你要设计classAB的原因，为了扩大输出的线性范围，为了降低输出级的阻抗。
   你的想法是对的，隔直的电容确实能够帮你在一定频率范围内抗住输出级看到的负载，但是这在环路中就切断了直流的反馈通路，所以开环的去看这个放大器是没有实际意义的。
   为了验证说法，你可以自己搭建一个简单的环路试一试。咱们可以继续交流讨论。

说的都不懂~

该op厉害

问题是你这样加的话还能算是在驱动低阻抗负载吗?直流都被隔断了。还驱动啥啊。

驱动大负载和10-1k的阻抗是个什么意思
